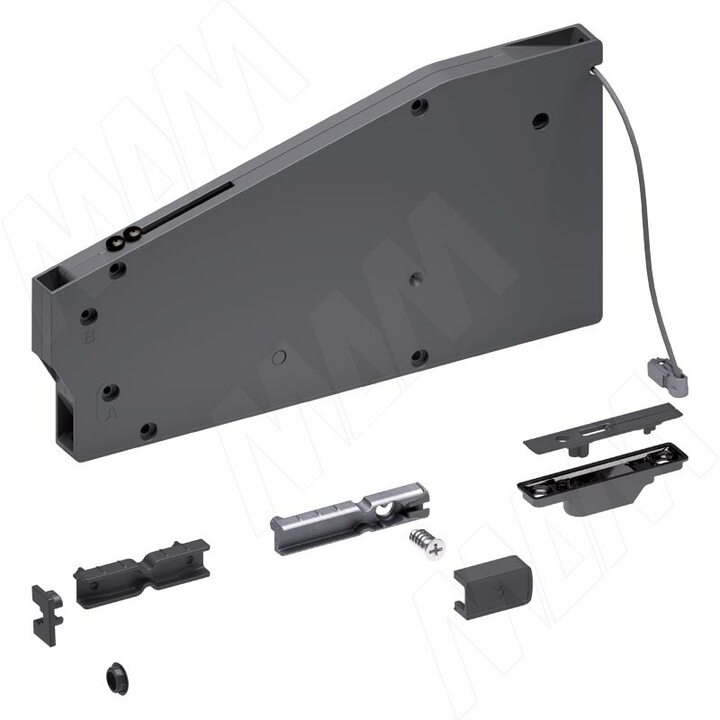

KIARO механизм для открывания фасада, регулируемый, с тросиком (L-600мм), черный никель

KIARO механизм для открывания фасада, регулируемый, с тросиком (L-600мм), черный никель

0 отзывов

Производитель: Italiana Ferramenta (Италия)

Хочу скидку!

Нет в наличии 9113

9 113 ₽

Нет в наличии

Комплектация: механизм, крепеж, крепление для фасада
Применение: деревянные фасады
Открывание фасада: вниз
Материал: пластик, металл

Преимущества:

элегантный и современный дизайн;
простая установка;
универсальность: правый/левый механизм;
использование механизма с разными по весу фасадами за счёт регулировки силы открывания;
использование механизма с разными по глубине корпусам за счёт возможности реза тросика и профиля;
регулировка угла открывания фасада (−14°~+3°);
возможность использования с толкателями K-PUSH TECH.

Важно! Минимальная толщина фасада:
16 мм — при использовании накладного крепления для фасадов;
18 мм — при использовании врезного крепления для фасадов.

Используется с петлями.

Возможен скрытый монтаж механизма.
Для этого необходимо использовать дополнительную панель, которая накрывает и видимые элементы механизма, и боковину в целом.
Важно! Состав комплектующих для такого монтажа не изменяется.

Механизм

A = 600 мм

Крепление к фасаду

Размеры крепления к фасаду механизма KIARO для открывания фасада вниз (артикул 46006000)

Присадочные размеры

Для задней панели Присадочные размеры для задней панели механизма KIARO для открывания фасада вниз (артикул 46006000)

Для боковины Присадочные размеры для боковины механизма KIARO для открывания фасада вниз (артикул 46006000)

Для фасада

Присадочные размеры крепления к фасаду механизма KIARO для открывания фасада вниз (артикул 46006000), схема 1

Присадочные размеры крепления к фасаду механизма KIARO для открывания фасада вниз (артикул 46006000), схема 2

Присадочные размеры крепления к фасаду механизма KIARO для открывания фасада вниз (артикул 46006000), схема 3

Схема крепления к фасаду механизма KIARO для открывания фасада вниз (артикул 46006000)

Варианты установки механизма в зависимости от высоты и ширины короба

Установка механизма KIARO для открывания фасада вниз (артикул 46006000), вариант 1

* используется с полкодержателем «дупло» (арт. PK5,0X16 ZN) Установка механизма KIARO для открывания фасада вниз (артикул 46006000), вариант 2

250 - 500

шт

ПроизводительItaliana Ferramenta (Италия)

KIARO

механический

откидной вниз

автоматический

20Н, 50Н, 70Н, 100Н

Ввиду усовершенствования технологий мебельного производства фабрика-производитель мебели оставляет за собой право вносить изменения в модификацию и конструкции изделий, не отраженные в схемах сборки, их размеров, цветовой гаммы, которые не несут снижения потребительских свойств.
