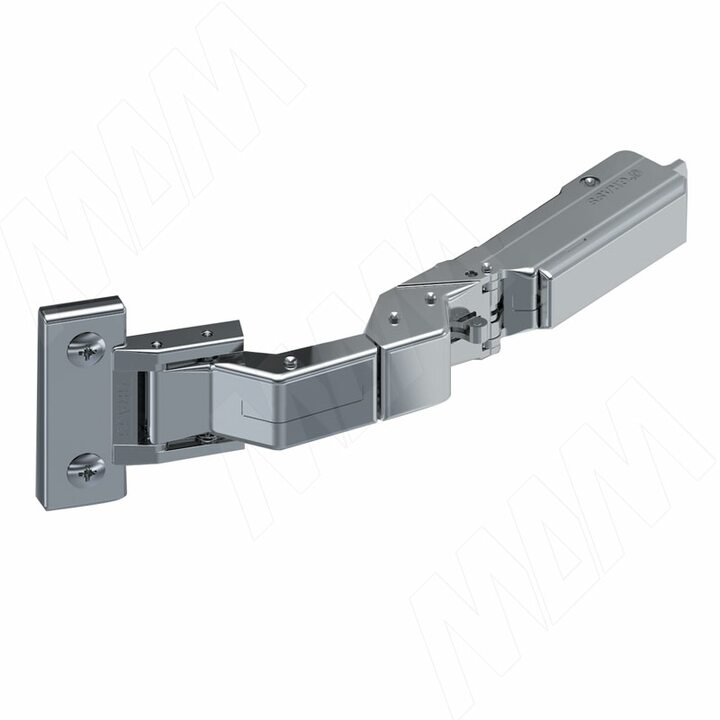

ПерейтиМатериал: металл
Преимущества:
Крепеж для площадок — евровинты
Можно использовать с площадками для изменения угла установки.
Можно использовать разметочный шаблон.
Выбор типа установочной площадки
| Установочная площадка | Высота планки H, мм | Артикул | |
|---|---|---|---|
| под саморез | с евровинтами | ||
 | -2 | F058139735 | |
| 0 | F058139721 | F058139736 | |
| 2 | F058139722 | F058139737 | |
| 3 | F058139723 | F058139738 | |
 | 0 | F058139746 | F058139761 |
| 2 | F058139747 | F058139762 | |
| 3 | F058139748 | F058139763 | |
| 9 | F058139881 | ||
 | 0 | F059139701 | |
| 2 | F059139702 | ||
— рекомендуется для двери и боковины
толщиной 16 мм.
Декоративные накладки на петли
| Внешний вид | Наименование | Логотип/ маркировка | Артикул |
|---|---|---|---|
 | декоративная накладка на плечо петли | по запросу | F072135500 |
Установочные размеры
Накладная
Полунакладная
Вкладная
Минимальный зазор/минимальная фуга
| Размер для крепл. на саморез (Z), мм | 38 | 39 | 47 | 49 | 51 | 53 | 55 | 56 | 58 | 60 | 61 | 63 | 64 | 66 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Вхождение двери (TES), мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0.5 | 1.5 | 3 | 3.4 | 0 | 0 | 0 | ||||||||||||||
| Наложение двери (A), мм | −3 | −2 | 6 | 8 | 10 | 12 | 14 | 15 | 17 | 19 | 20 | 22 | 23 | 25 | ||||||||||||||
| Мин. фуга (F)/зазор (S), мм | F | S | F | S | F | S | F | S | F | S | F | S | F | S | F | S | F | S | F | S | F | S | F | S | F | S | F | S |
| Толщина двери (TS) 6-10, мм | 2 | 1.5 | 2 | 1.5 | 2 | 1.5 | 2 | 1.5 | 2 | 1.5 | 2 | 1.5 | 2 | 1.5 | 2 | 1.5 | 2 | 1.5 | 2 | 1.5 | 2 | 1.5 | 2 | 2.5 | 2 | 3 | 2 | 4 |
Значения при высоте ответной планки 0 мм.
Присадка петли
Присадка установочной площадки
| Монтажное расстояние, мм | Монтаж установочной площадки (X), мм |
|---|---|
| 28.0 | 37 |
| 37.0 | 46 |
Присадка линейной установочной площадки
| Высота установочной площадки H=0 мм | |
| X | 29 |
Присадка чашки петли
| Ряд отверстий под чашку, мм | Высота установочной площадки H=0 мм |
|---|---|
| Z | A+7 |
| A | макс. 25 |
Количество петель
Примечание: вкладная установка фасада образуется благодаря изменению монтажного расстояния установочной площадки (X) и небольшому зазору при креплении к корпусу.
Претензии к ответственности: просим вас отнестись с пониманием к тому, что МДМ не может взять на себя ответственность за ущерб, причиненный в результате использования непригодных материалов или способов крепежа.
Внимание! Показатели по отрыву могут различаться в зависимости от вида и толщины конструкционного материала. С вопросами по выбору и сборке данного материала обращайтесь к вашему поставщику.
