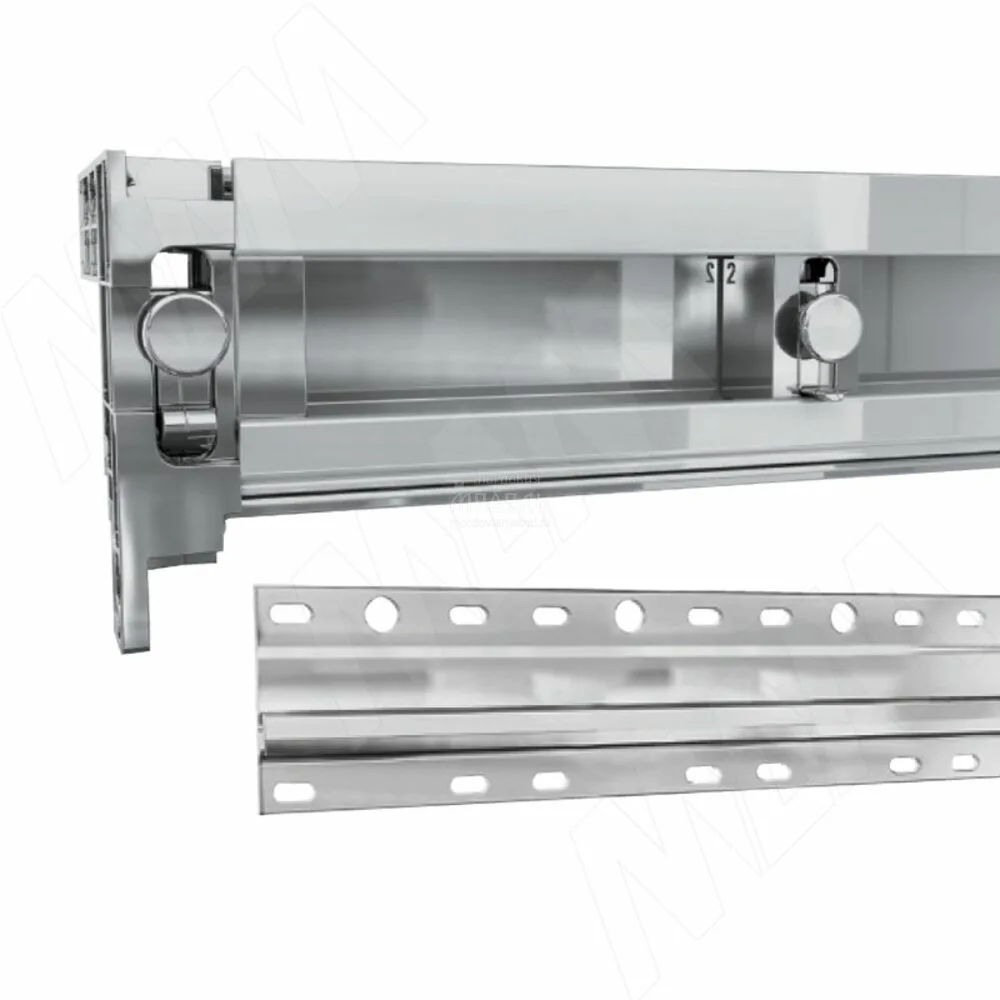

Комплектация: профиль-навес, торцевой навесной элемент — 2 шт., центральный навесной элемент, рейка для навеса, крепёж
Материал: металл
Преимущества:
- самая надежная на рынке система для навешивания корпусов нижнего яруса;
- возможность использования навеса в больших корпусах, в том числе и с выдвижными ящиками;

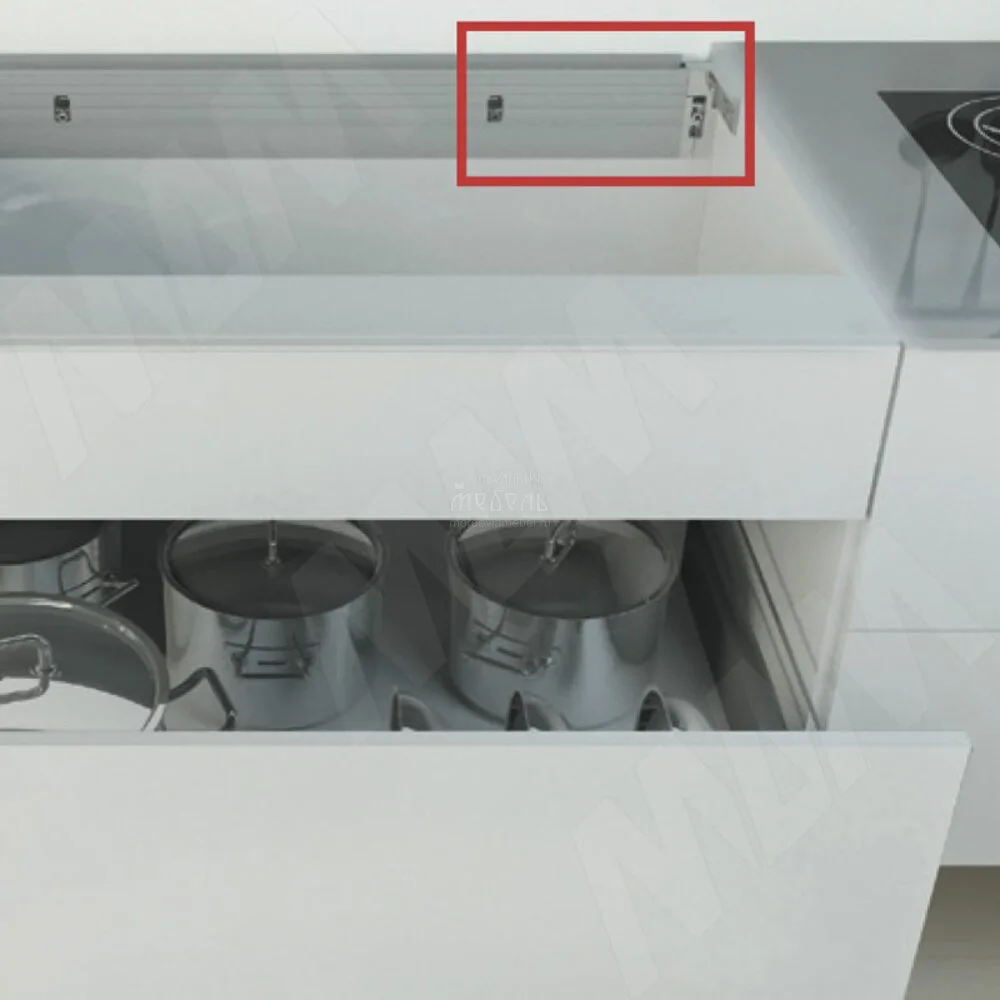

- навес специально разработан для подвесных корпусов нижнего яруса кухонь;
- простая регулировка: по высоте и глубине — 15 мм (при регулировке навеса не использовать шуруповерт);
- система автоматической фиксации корпуса на стене при осуществлении регулировки корпуса по глубине;
- нагрузка: на столешницу — 300 кг, на выдвижные ящики — 80 кг.
Присадка для торцевых элементов
Установка системы в корпус
Установка торцевых и центральных элементов
Рекомендации по крепежной фурнитуре:
- для боковины корпуса толщиной 16 мм рекомендуется использовать футорку М6×10 L=10;
- для боковины корпуса толщиной от 18 мм рекомендуется использовать футорку М6×10 L=13 (арт. BU01);
- фиксация на винты с потайной головкой М6×16.
Схемы установки профиля-навеса LIBRA BS
Точки крепления рейки к стене рекомендуется рассчитывать так, чтобы они находились рядом с местом фиксации навесных элементов.
1. Регулировка по высоте осуществляется боковыми навесами.
2. Плавающая регулировка по высоте LIBRA BS подстраивается под выставленный уровень.
Регулировка по высоте — 15 мм. При регулировке не использовать шуруповерт!
A. Регулировка
по вертикали — 15 мм.
B. Регулировка по глубине — 15 мм и
система фиксации корпуса на рейке.
Самозапирающаяся система фиксации навеса
на рейке срабатывает после регулировки
корпуса по глубине на несколько миллиметров. C. Регулировка угла
наклона корпуса.
