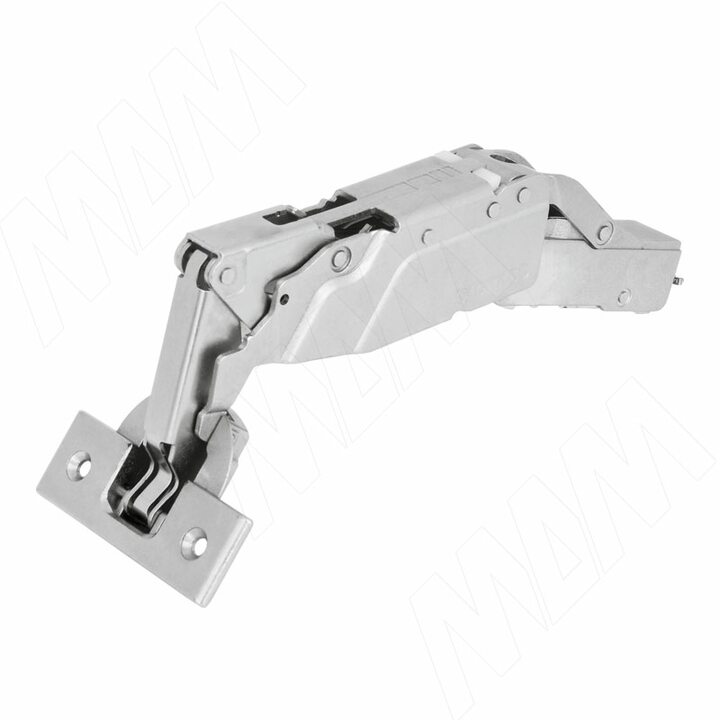

ПерейтиМатериал: металл
Преимущества:
Крепеж: петли — саморезы с потайной головкой под крест; площадки — саморезы или евровинты.
Можно использовать разметочный шаблон.
Выбор типа установочной площадки
Установочная площадка | Высота планки H, мм | Артикул | |
---|---|---|---|
под саморез | с евровинтами | ||
-2 | F058139735 | ||
0 | F058139721 | F058139736 | |
2 | F058139722 | F058139737 | |
3 | F058139723 | F058139738 | |
0 | F058139746 | F058139761 | |
2 | F058139747 | F058139762 | |
3 | F058139748 | F058139763 | |
9 | F058139881 | ||
0 | F059139701 | ||
2 | F059139702 |
— рекомендуется для двери и боковины
толщиной 16 мм.
Установочные размеры
Высота установочной площадки H = 2 мм
Расчет высоты установочной площадки
Наложение двери, мм | Расстояние до чашки D, мм | |||||||
3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
22.0 | 0 | |||||||
21.0 | 0 | |||||||
20.0 | 0 | 2 | ||||||
19.0 | 0 | 2 | 3 | |||||
18.0 | 0 | 2 | 3 | |||||
17.0 | 0 | 2 | 3 | |||||
16.5 | ||||||||
16.0 | 0 | 2 | 3 | |||||
15.5 | ||||||||
15.0 | 0 | 2 | 3 | |||||
14.5 | ||||||||
14.0 | 2 | 3 | ||||||
13.5 | ||||||||
13.0 | 2 | 3 | ||||||
12.5 | ||||||||
12.0 | 3 |
— рекомендуется для двери и боковины
толщиной 16 мм.
Определение минимального зазора и фуги
Минимальный зазор — это зазор, образующийся между торцом корпуса и
закрытой дверью, позволяющий свободно открыть дверь.
Толщина двери, мм | Расстояние до чашки D, мм | |||||||
3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
32.0 | 1.0 | 1.0 | ||||||
31.0 | 1.0 | 1.0 | 1.0 | |||||
30.0 | 1.0 | 1.0 | 1.0 | |||||
29.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
28.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
26.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
25.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
24.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
22.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
21.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
20.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
18.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
16.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
Минимальная фуга рассчитана для дверей с радиусной кромкой (R = 1 мм)
при заводской регулировке.
Для дверей толщиной до 28 мм фуга равна 0.
Для дверей толщиной от 29 мм рекомендуется произвести пробную навеску.
Толщина двери, мм | Расстояние до чашки D, мм | |||||||
3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
32.0 | 0.2 | 0.2 | ||||||
31.0 | 0.2 | 0.2 | 0.2 | 0.2 | ||||
30.0 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |||
29.0 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |
28.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
26.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
25.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
24.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
22.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
21.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
20.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
18.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
16.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
— рекомендуется для двери и боковины
толщиной 16 мм.
Присадка под чашку петли
