Код товара: F028138155-12

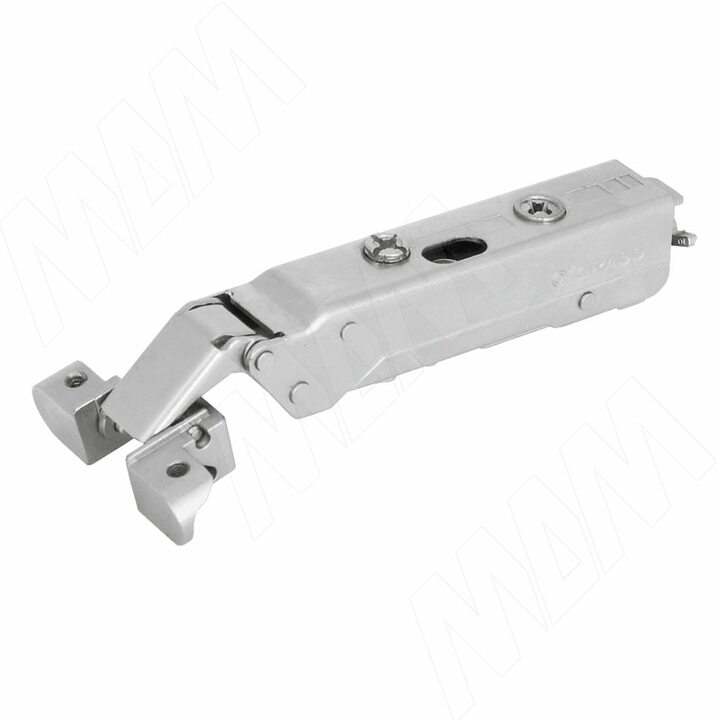

TIOMOS петля со встроенным амортизатором накладная (90/110) для алюм. профиля стандартная

TIOMOS петля со встроенным амортизатором накладная (90/110) для алюм. профиля стандартная

В избранное

Товар добавлен в избранное

Перейти
Сравнить

Товар добавлен в сравнение

Перейти
 Фасадыникель

Все характеристики
preloader
Нет в наличии 1034

1 034 ₽

Нет в наличии

Материал: металл

Преимущества:

  • угол открывания — 110°;
  • встроенный в плечо петли амортизатор;
  • регулировка усилия амортизатора;
  • незаметные снаружи петли;
  • трехмерная регулировка фасада;
  • с комфортной регулировкой по глубине по принципу спирали.

Для крепления петли необходим винт, площадки — саморезы или евровинты.
Можно использовать с площадками для изменения угла установки.
Можно использовать разметочный шаблон.

Выбор типа установочной площадки

Установочная
площадка
Высота
планки H, мм
Артикул
под саморез с евровинтами
-2 F058139735
0 F058139721 F058139736
2 F058139722 F058139737
3 F058139723 F058139738
0 F058139746 F058139761
2 F058139747 F058139762
3 F058139748 F058139763
9 F058139881
0 F059139701
2 F059139702

— рекомендуется для двери и боковины

толщиной 16 мм.

Декоративные накладки на петли

Внешний вид Наименование Логотип/
маркировка
Артикул
декоративная накладка
на плечо петли
по запросу F072135500

Установочные размеры

Установочные размеры для накладной (90/110) петли TIOMOS, GRASS для узкого алюминиевого профиля (УРП)

Высота установочной площадки H = 2 мм

Расчет высоты установочной площадки

Наложение
двери, мм
Высота
установочной площадки
H, мм
16.0 0
14.0 2
13.0 3

Определение минимальной фуги

Толщина
двери T,
мм
Расстояние до чашки D, мм
18 19 20 21 22
24.0 2.4 2.1 2.1 2.1 2.0
22.0 1.6 1.6 1.6 1.5 1.5
21.0 1.4 1.3 1.3 1.3 1.3
20.0 1.1 1.1 1.1 1.1 1.1
19.0 0.9 0.9 0.9 0.9 0.9
18.0 0.7 0.7 0.7 0.7 0.7
17.0 0.6 0.6 0.6 0.6 0.6
16.0 0.6 0.6 0.6 0.6 0.6
Минимальная фуга F, мм

Присадка к профилю

Присадка к узкому рамочному профилю петли TIOMOS, GRASS, чертеж 1 Присадка к узкому рамочному профилю петли TIOMOS, GRASS, чертеж 2 Крепежные винты в комплект не входят. Присадка к узкому рамочному профилю петли TIOMOS, GRASS, чертеж 3 Присадка к узкому рамочному профилю петли TIOMOS, GRASS, чертеж 4 Присадка к узкому рамочному профилю петли TIOMOS, GRASS, чертеж 5
петли
шт
узкий рамочный профиль
накладное
ПроизводительGrass (Австрия)
TIOMOS
плавное закрывание
быстрый монтаж
четырехшарнирная
90
110
есть
Характеристики товара
Фасадыникель
Ввиду усовершенствования технологий мебельного производства фабрика-производитель мебели оставляет за собой право вносить изменения в модификацию и конструкции изделий, не отраженные в схемах сборки, их размеров, цветовой гаммы, которые не несут снижения потребительских свойств.
