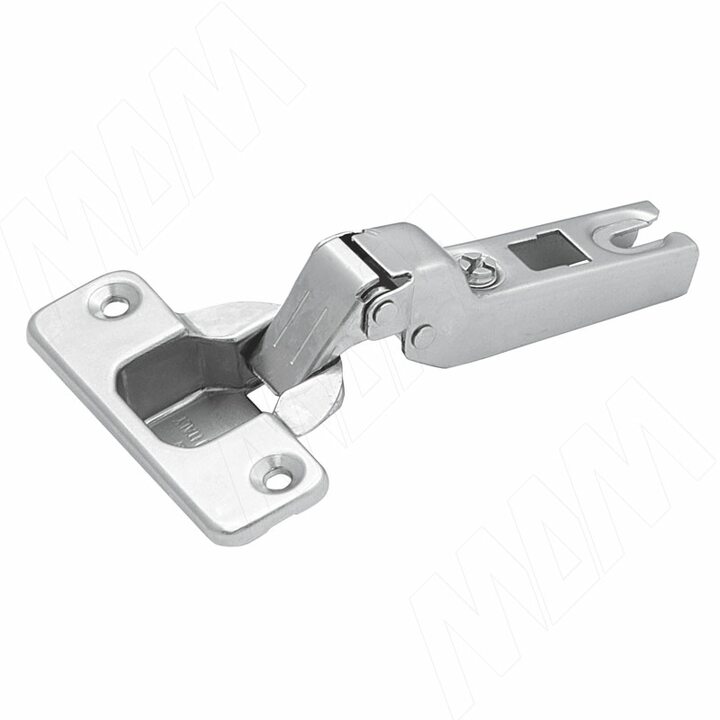

Slide-on петля полунакладная (90/110) стандартная

Slide-on петля полунакладная (90/110) стандартная

0 отзывов

Фасадыникель

Все характеристики

Производитель: FGV (Италия)

Хочу скидку!

Нет в наличии 30

30 ₽

Нет в наличии

Тип петли: с пружиной
Материал: металл

Преимущества:

глубина чашки петли — 11,3 мм;
диаметр чашки — 35 мм;
открывание — 110° при (D) max 4 мм и (Т) max 18 мм;
расстояние от торца фасада до отверстия под чашку (D) — от 3 до 7 мм;
толщина двери (Т) — от 16 до 26 мм.

Для крепежа используются саморезы ∅4×16.
Можно использовать с площадками для изменения угла установки.
Можно использовать с амортизатором.

Выбор установочной площадки

Установочная площадка	Высота площадки H, мм	Артикул
Установочная площадка	Высота площадки H, мм	с евровинтами	под саморез
	0	52C216M500C
	2	520216M502C	520201M5021
	4	520216M504C	520201M5041

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуется для боковины толщиной 16 мм

и двери толщиной до 25 мм.

Декоративные накладки на петли

Внешний вид	Артикул
	510YFGV5 00
	510Y0005 0N
	510C0005 00

Установочные размеры

Присадка под чашку петли

Расчет высоты площадки

Наложение двери S, мм	Расстояние до чашки D, мм
Наложение двери S, мм	3	4	5	6	7
11			0		2
10		0		2
9	0		2		4
8		2		4
7	2		4		6
6		4		6
5	4		6
4		6
3	6

Высота установочной площадки H, мм

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Минимальная фуга в зависимости от толщины фасада

Данная таблица создана для определения минимального расстояния А (фуги), чтобы дверь толщиной Т могла открываться без выступа за пределы шкафа и при этом не мешала соседним дверям.
Минимальная фуга для дверей с радиусными кромками (R=1 мм) при заводской регулировке.
Для дверей толщиной от 24 мм рекомендуется произвести пробную установку.

Толщина фасада T, мм	Расстояние D от края двери до чашки, мм
Толщина фасада T, мм	3	4	5	6	7
26	6.50	6.00	5.55	5.20	4.80
25	6.70	5.75	4.75	4.40	4.10
24	4.70	4.35	4.00	3.70	3.45
23	3.90	3.60	3.30	3.05	2.85
22	3.10	2.85	2.65	2.50	2.35
21	2.40	2.25	2.10	2.00	1.90
20	1.80	1.75	1.65	1.60	1.55
19	1.45	1.40	1.35	1,25	1.20
18	1.10	1.05	1.00	0.95	0.85
17	0.75	0.70	0.70	0.70	0.65
16	0.55	0.55	0.55	0.50	0.50

петли

шт

дерево

полунакладное

ПроизводительFGV (Италия)

SLIDE-ON

без плавного закрывания

монтаж винтом

четырехшарнирная

16-26

110

есть

Характеристики товара

Фасадыникель

Ввиду усовершенствования технологий мебельного производства фабрика-производитель мебели оставляет за собой право вносить изменения в модификацию и конструкции изделий, не отраженные в схемах сборки, их размеров, цветовой гаммы, которые не несут снижения потребительских свойств.
