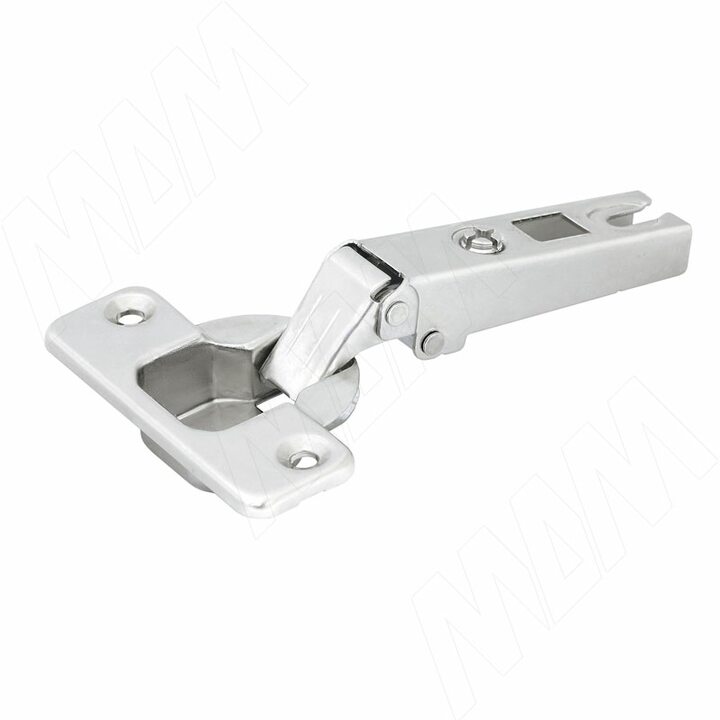

SLIDE-ON петля  с обратной пружиной накладная (90/105), стандартная

Тип петли: с обратной пружиной
Материал: металл

Преимущества:

• глубина чашки петли — 11,5 мм;
• диаметр чашки — 35 мм;
• открывание — 105° при (D) max 4 мм и (Т) max 18 мм;
• расстояние от торца фасада до отверстия под чашку (D) — от 3 до 7 мм;
• толщина двери (Т) — от 14 до 24 мм.

Для крепежа используются саморезы ∅4×16.

Выбор установочной площадки

Установочная площадка	Высота площадки H, мм	Артикул
		с евровинтами	под саморез
	0	52C216M500P	520201M500P
	2	520216M502P	520201M502P

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуется для боковины толщиной 16 мм

и двери толщиной до 24 мм.

Декоративные накладки на петли

Внешний вид	Артикул
	510Y0005P
	510C000500C

Установочные размеры

Расчет высоты установочной площадки

— рекомендуется для двери и боковины

толщиной 16 мм.

Высота 4 мм достигается за счет регулировки петли по горизонтали.

Присадка под чашку петли
