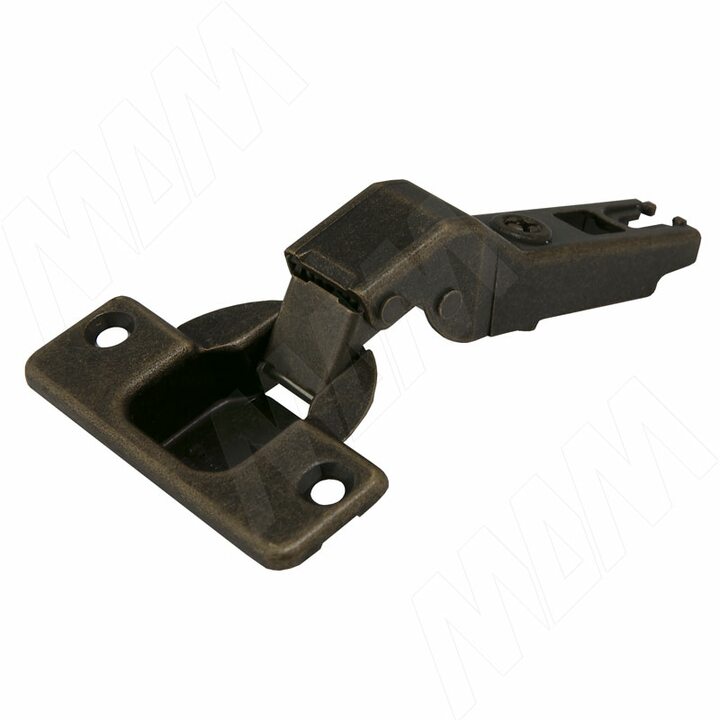

ПерейтиТип петли: с пружиной
Материал: металл
Преимущества:
Для крепежа используются саморезы ∅4×16.
Можно использовать с системой отталкивания K-PUSH TECH.
Можно использовать с амортизатором FLEXDAMP, врезным/накладным.
Выбор установочной площадки
| Установочная площадка | Высота площадки H, мм | Артикул |
|---|---|---|
| под саморез | ||
 | 4.5 | B1241MH45E2 |
Регулировка фасада по высоте ±2 мм за счет овальных отверстий.
Декоративные накладки на петли
| Внешний вид | Артикул |
|---|---|
 | CC90 |
Установочные размеры
S — наложение фасада на боковину, мм;
H — высота установочной площадки, мм;
L — минимальная фуга, мм;
T — толщина двери, мм;
D — расстояние до чашки петли, мм.
Расчет расстояния до центра отверстия под площадку (Х) и наложения (S)
| Высота установочной площадки H, мм | Расстояние до чашки D, мм | |||||
| 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | ||
| 4.5 | 32.5 | 32 | 31.5 | 31 | 30.5 | X |
| 9.3 | 10.1 | 11 | 11.9 | 12.8 | S | |
Минимальная фуга в зависимости от толщины фасада
| Толщина двери T, мм | Расстояние D от края двери до чашки, мм | |||||
| 4 | 5 | 6 | 7 | 8 | ||
| 16 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 17 | 0.7 | 0.7 | 0.7 | 0.7 | 0.6 | |
| 18 | 0.9 | 0.8 | 0.9 | 0.9 | 0.8 | |
| 19 | 1.2 | 1.1 | 1.1 | 1.1 | 1.0 | |
| 20 | 1.4 | 1.4 | 1.4 | 1.3 | 1.3 | |
| 21 | 1.7 | 1.7 | 1.6 | 1.6 | 1.5 | |
| 22 | 2.1 | 2.0 | 1.9 | 1.9 | 1.9 | |
| 23 | 2.5 | 2.4 | 2.3 | 2.2 | 2.2 | |
| 24 | 2.9 | 2.8 | 2.7 | 2.6 | 2.5 | |
| 25 | 3.4 | 3.3 | 3.1 | 3.0 | 2.9 | |
| 26 | 4.2 | 3.8 | 3.6 | 3.5 | 3.4 | |
— стандартные значения
для двери и боковины толщиной 16 мм.
Присадка под чашку петли
