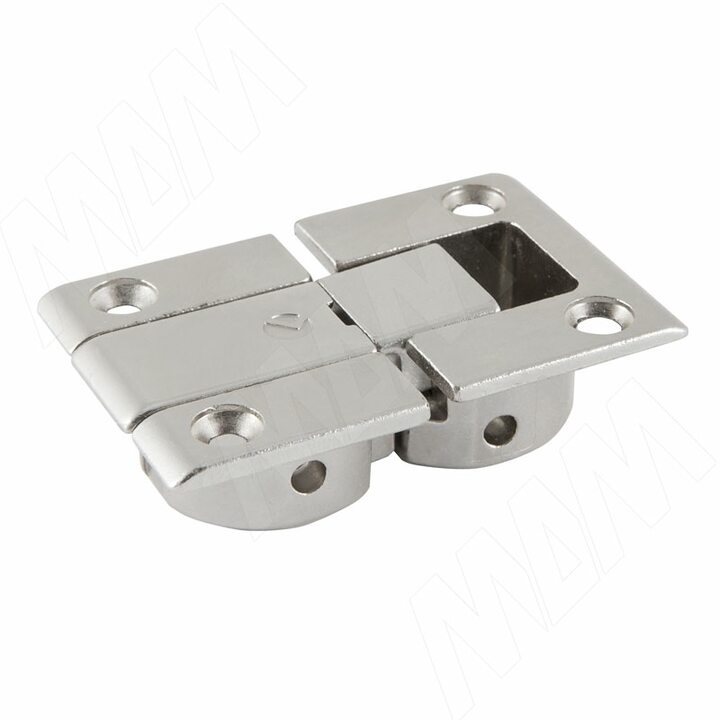

KIMANA Петля для откидных элементов, никель

Комплектация: петля, заглушка регулировочного винта
Фасад: ДСП, рамочный профиль
Материал: металл

Преимущества:

• запатентованный дизайн;
• уникальная кинематика движения, позволяющая использовать петлю с фасадами, расположенными один под другим или в корпусах с фальшдном;
• возможны различные комбинации толщины дна и фасадов (при использовании универсальных адаптеров);
• подтвержденное качество — сертификат на 30 000 циклов открывания/закрывания;
• точная и надежная фиксация достигается при помощи двух саморезов в дне и двух саморезов в фасаде под углом 90°, что позволяет делать присадочные отверстия, а также использовать алюминиевые профили;
• регулировка по высоте осуществляется винтом, а не шпилькой, что исключает перекручивание;
• одинаковые размеры сверления (26 мм) в дне и фасаде;
• края фрезерованных отверстий закрываются благодаря защитной кромке на обеих частях петли;
• горизонтальная (±1 мм) и вертикальная (+2 мм) регулировки, а также регулировка по глубине (+2 мм) позволяют оптимально отрегулировать положение фасада;
• разработано и произведено в Италии.

Схема присадочных отверстий при использовании петли KIMANA

С толщиной 18 мм

С толщиной 16 мм

Расчет зазоров

где
X — зазор между фасадом и корпусом в закрытом положении
Y — перепад между фасадом и дном в открытом положении (внутренняя часть)
Z — перепад между фасадом и дном в открытом положении (внешняя часть)
H1 — высота адаптера, установленного на фасад
H2 — высота адаптера, установленного на дно корпуса

Монтаж

Регулировка

Рекомендуемое количество петель KIMANA на фасад

В силу различных факторов величины, указанные в таблице, являются ориентировочными.
