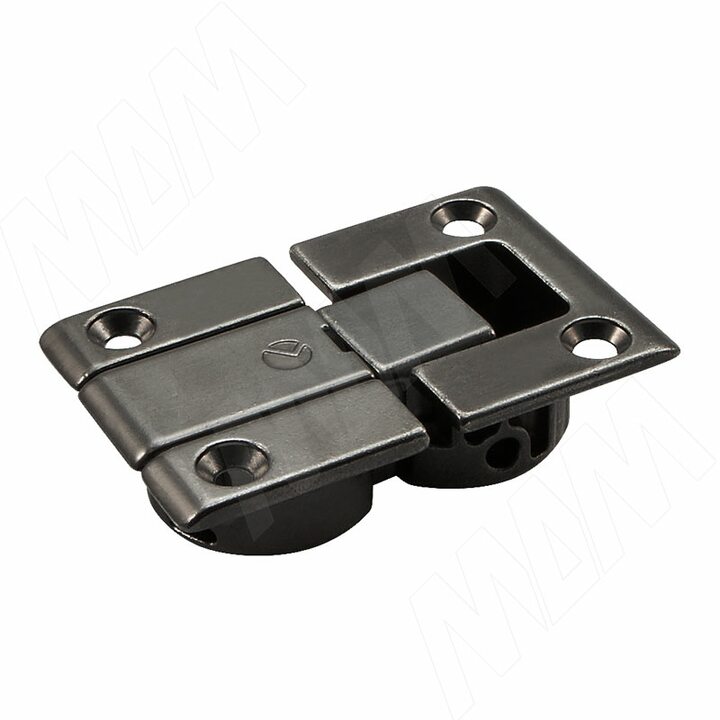

Комплектация: петля, заглушка регулировочного винта
Фасад: ДСП, рамочный профиль
Материал: металл
Преимущества:
- запатентованный дизайн;
- уникальная кинематика движения, позволяющая использовать петлю с фасадами, расположенными один под другим или в корпусах с фальшдном;
- возможны различные комбинации толщины дна и фасадов (при использовании универсальных адаптеров);
- подтвержденное качество — сертификат на 30 000 циклов открывания/закрывания;
- точная и надежная фиксация достигается при помощи двух саморезов в дне и двух саморезов в фасаде под углом 90°, что позволяет делать присадочные отверстия, а также использовать алюминиевые профили;
- регулировка по высоте осуществляется винтом, а не шпилькой, что исключает перекручивание;
- одинаковые размеры сверления (26 мм) в дне и фасаде;
- края фрезерованных отверстий закрываются благодаря защитной кромке на обеих частях петли;
- горизонтальная (±1 мм) и вертикальная (+2 мм) регулировки, а также регулировка по глубине (+2 мм) позволяют оптимально отрегулировать положение фасада;
- разработано и произведено в Италии.
Схема присадочных отверстий при использовании петли KIMANA
С толщиной 18 мм
С толщиной 16 мм
Расчет зазоров
X = 2 мм + H1
Y = 0,5 мм + H2 − H1 +
вертикальная регулировка
Z = 0,5 мм + толщина дна + H2 − толщина фасада −
H1 + вертикальная регулировка
где
X — зазор между фасадом и корпусом в закрытом положении
Y — перепад между фасадом и дном в открытом положении (внутренняя часть)
Z — перепад между фасадом и дном в открытом положении (внешняя часть)
H1 — высота адаптера, установленного на фасад
H2 — высота адаптера, установленного на дно корпуса
Монтаж
Крепление петли с помощи саморезов
под прямым углом
Шкаф в колонне или на платформе
Регулировка
Регулировка по горизонтали ±1 мм
Регулировка по глубине +2 мм
Регулировка по вертикали +2 мм
Фиксация
Установка заглушка регулировочного винта
Рекомендуемое количество петель KIMANA на фасад
В силу различных факторов величины, указанные в таблице, являются ориентировочными.
