Код товара: 51ASH50515CB-12

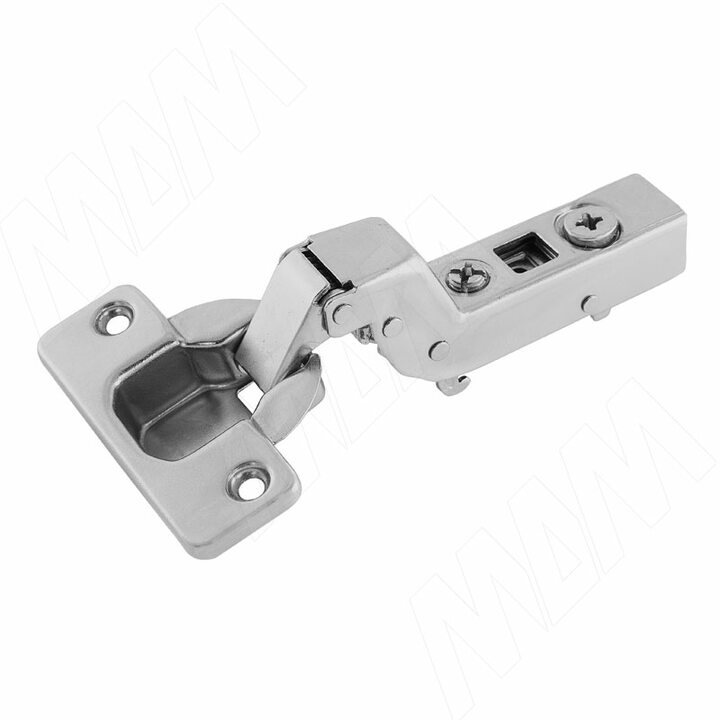

HARMONY петля с амортизатором вкладная (90/105), стандартная

HARMONY петля с амортизатором вкладная (90/105), стандартная

В избранное

Товар добавлен в избранное

Перейти
Сравнить

Товар добавлен в сравнение

Перейти
 Фасадыникель

Все характеристики
preloader
Нет в наличии 143

143 ₽

Нет в наличии

Материал: металл

Преимущества:

  • быстрый монтаж;
  • глубина металлической чашки — 11,5 мм;
  • диаметр чашки — 35 мм;
  • открывание — 105°;
  • амортизатор расположен в плече петли;
  • толщина двери (T) — от 14 до 22 мм;
  • регулировка — −6/+2 мм;
  • сертификат на 80 000 циклов.

Для крепежа используются саморезы ∅4×16.

Выбор типа установочной площадки

Крепление Установочная
площадка
Тип площадки Цвет Высота
площадки H, мм
Артикул
под саморез
3,5×15
3,5×16
4×16
стандартная никель 0 525A01M500C
2 525A01M502C
4 525A01M504C
бронза 0 525A01M500CBR
2 525A01M520CBR
чёрный никель 0 525A01M500CBN
2 525A01M520CBN
усиленная никель 0 545A01M500C
2 545A01M502C
4 545A01M504C
с евровинтами
6,3×10
стандартная никель 0 525A16M500C
2 525A16M502C
4 525A16M504C

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Декоративные накладки на петли

Внешний вид Тип накладки Артикул
с логотипом 510Y500C
510C000500C

Установочные размеры

Установочные размеры для стандартной (90/105) вкладной петли HARMONY, PULSE

Расчет высоты установочной площадки

Наложение
двери S, мм
Расстояние до чашки D, мм
3 4 5 6 7
−3 0
−2 0
−1 0 2
0 0 2
1 0 2 4
2 2 4
3 2 4
4 4
5 4
Высота установочной площадки H, мм

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Для площадок под саморез Установочные размеры для площадок HARMONY, PULSE под саморез Для площадок с евровинтами Установочные размеры для площадок HARMONY, PULSE с евровинтами Для усиленных площадок под саморез Установочные размеры для усиленной установочной площадки HARMONY под саморезы, 4 отверстия (артикул 545A01M50)

H — высота площадки
Х — расстояние до центра отверстий под площадку = 37 мм

Минимальная фуга
в зависимости от толщины фасада

Данная таблица создана для определения минимального расстояния F (фуги),
чтобы дверь толщиной Т могла открываться без выступа за пределы шкафа
и при этом не мешала соседним дверям.

Минимальная фуга для дверей с радиусными кромками (R = 1 мм)
при заводской регулировке.

Для дверей толщиной от 22 мм рекомендуется произвести пробную установку.

Толщина
двери T,
мм
Расстояние до чашки D, мм
3 4 5 6 7
22 2.6 2.5 2.4 2.4 2.3
21 2.2 2.1 2.0 2.0 1.9
20 1.8 1.8 1.7 1.6 1.6
19 1.5 1.4 1.4 1.3 1.3
18 1.2 1.1 1.1 1.1 1.0
17 0.9 0.9 0.9 0.8 0.8
16 0.7 0.7 0.6 0.6 0.6
15 0.5 0.5 0.4 0.4 0.4
14 0.3 0.3 0.2 0.2 0.2

Присадка под чашку петли

Присадка под чашку петли HARMONY, PULSE
петли
35
шт
дерево
вкладное
ПроизводительPULSE (Китай)
HARMONY
плавное закрывание
быстрый монтаж
четырехшарнирная
16-26
90
105
есть
Характеристики товара
Фасадыникель
Ввиду усовершенствования технологий мебельного производства фабрика-производитель мебели оставляет за собой право вносить изменения в модификацию и конструкции изделий, не отраженные в схемах сборки, их размеров, цветовой гаммы, которые не несут снижения потребительских свойств.
