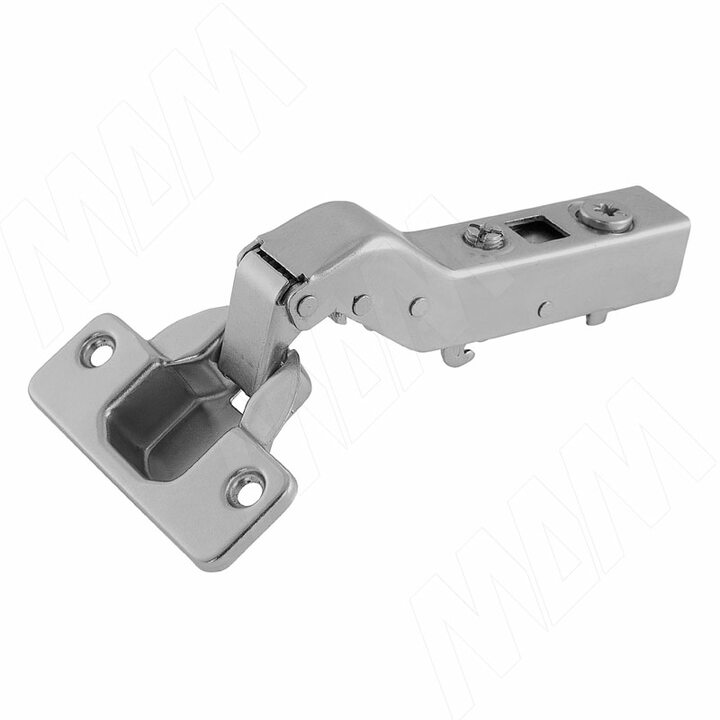

ПерейтиМатериал: металл
Преимущества:
Для крепежа используются саморезы ∅4×16.
Выбор установочной площадки
| Крепление | Установочная площадка | Тип площадки | Цвет | Высота площадки H, мм | Артикул |
|---|---|---|---|---|---|
| под саморез 3,5×15 3,5×16 4×16 |  | стандартная | никель | 0 | 525A01M500C |
| 2 | 525A01M502C | ||||
| 4 | 525A01M504C | ||||
 | бронза | 0 | 525A01M500CBR | ||
| 2 | 525A01M520CBR | ||||
 | чёрный никель | 0 | 525A01M500CBN | ||
| 2 | 525A01M520CBN | ||||
 | усиленная | никель | 0 | 545A01M500C | |
| 2 | 545A01M502C | ||||
| 4 | 545A01M504C | ||||
| с евровинтами 6,3×10 |  | стандартная | никель | 0 | 525A16M500C |
| 2 | 525A16M502C | ||||
| 4 | 525A16M504C |
Регулировка фасада по высоте ±2 мм за счет овальных отверстий.
— рекомендуемые установочные площадки
для двери и боковины толщиной 16 мм.
Декоративные накладки на петли
| Внешний вид | Тип накладки | Артикул |
|---|---|---|
 | с логотипом | 510Y500C |
 | 510C000500C |
Установочные размеры
Расчет высоты установочной площадки
| Наложение двери S, мм | Расстояние до чашки D, мм | |||
| 4 | 5 | 6 | 7 | |
| 6 | 0 | |||
| 5 | 0 | |||
| 4 | 0 | 2 | ||
| 3 | 0 | 2 | ||
| 2 | 2 | 4 | ||
| 1 | 2 | 4 | ||
| 0 | 4 | |||
| −1 | 4 | |||
— рекомендуемые установочные площадки
для двери и боковины толщиной 16 мм.
Расчет расстояния Х, мм
| Высота установочной площадки H, мм | Расстояние до чашки D, мм | |||
| 4 | 5 | 6 | 7 | |
| 0 | 37 | 36 | 35 | 34 |
| 2 | 37 | 36 | 35 | 34 |
| 4 | 37 | 36 | 35 | 34 |
Присадка под чашку петли
