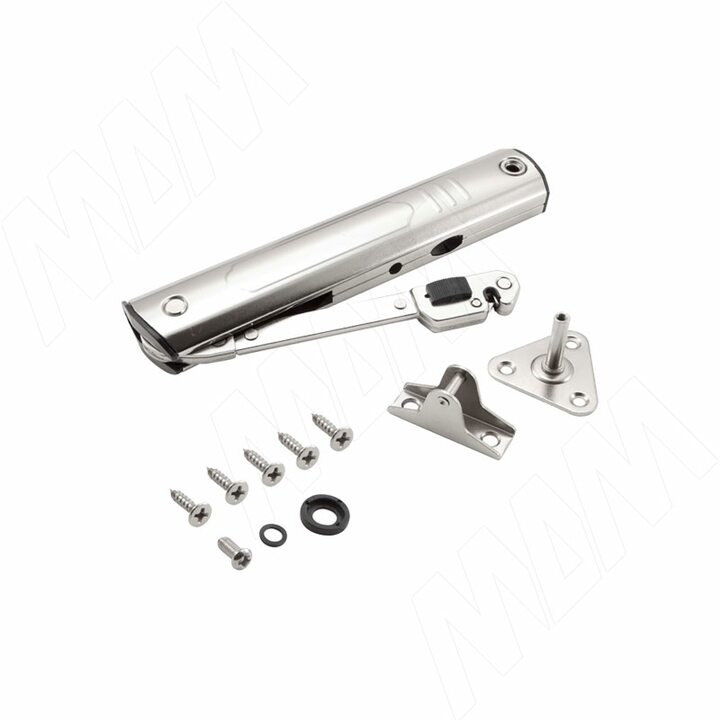

Комплектация: механизм, крепёж
Материал: металл, пластик
Преимущества:
- универсальный механизм — правый/левый (в зависимости от веса фасада возможна установка двух механизмов в один корпус);
- минимальная глубина корпуса — 180 мм;
- простой монтаж;
- сила механизма регулируется крестовой отвёрткой.
Установка
Установочные размеры

Толщина панелей корпуса

Минимальная глубина корпуса 180 мм Требуемое пространство
FD, мм | 16 | 19 | 22 | 24 |
Y, мм | 46 | 48 | 51 | 53 |
Расчёт присадочных отверстий на фасаде

Отступ от края фасада до центра отверстия = 17,5 + толщина боковины Расчёт вылета верхней панели
FD, мм | 16 | 19 | 22 | 24 |
X, мм | 42 | 30 | 20 | 10 |
LH — внутренняя высота корпуса
H — высота
FD — толщина фасада
FH — высота фасада
SOB — толщина боковин
Y — расстояние от корпуса до верхней точки открытого фасада
X — толщина декоративной панели
A — угол открытия
Варианты углов открывания фасада
Угол открывания фасада 75°

Присадка для боковины

Присадка для фасада

Угол открывания фасада 90°

Присадка для боковины

Присадка для фасада

Угол открывания фасада 110°

Присадка для боковины

Присадка для фасада
Количество подъёмных механизмов FLAP LIGHT в зависимости от веса фасада
Толщина фасада — 16 мм.
Высота фасада, мм | Масса, кг | Количество подъёмников | Регулировка |
1 шт. | 2 шт. | с запасом | min |
330 | 2,8 | + | | + | |
400 | 3,0 | + | | + | |
300 | 3,1 | + | | + | |
300 | 3,5 | + | | + | |
450 | 3,8 | | + | + | |
400 | 4,0 | | + | + | |
450 | 4,5 | | + | + | |
400 | 4,9 | | + | + | |
380 | 5,0 | | + | + | |
300 | 5,5 | | + | + | |
