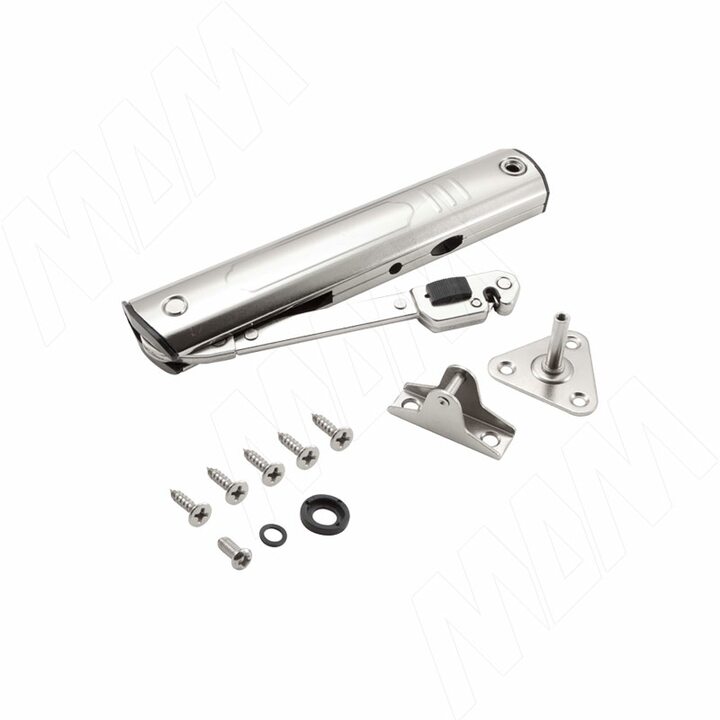

Комплектация: механизм, крепёж
Материал: металл, пластик
Преимущества:
- универсальный механизм — правый/левый (в зависимости от веса фасада возможна установка двух механизмов в один корпус);
- минимальная глубина корпуса — 180 мм;
- простой монтаж;
- сила механизма регулируется крестовой отвёрткой.
Установка
Установочные размеры

Толщина панелей корпуса

Минимальная глубина корпуса 180 мм Требуемое пространство

#HTML_TABLE_117613# Расчёт присадочных отверстий на фасаде

Отступ от края фасада до центра отверстия = 17,5 + толщина боковины Расчёт вылета верхней панели

#HTML_TABLE_117614# LH — внутренняя высота корпуса
H — высота
FD — толщина фасада
FH — высота фасада
SOB — толщина боковин
Y — расстояние от корпуса до верхней точки открытого фасада
X — толщина декоративной панели
A — угол открытия
Варианты углов открывания фасада
Угол открывания фасада 75°

Присадка для боковины

Присадка для фасада

Угол открывания фасада 90°

Присадка для боковины

Присадка для фасада

Угол открывания фасада 110°

Присадка для боковины

Присадка для фасада
Количество подъёмных механизмов FLAP LIGHT в зависимости от веса фасада
Толщина фасада — 16 мм.
Высота фасада, мм | Масса, кг | Количество подъёмников | Регулировка |
1 шт. | 2 шт. | с запасом | min |
450 | 3,8 | + | | + | |
400 | 4,0 | + | | + | |
300 | 5,5 | + | | + | |
550 | 6,0 | | + | + | |
500 | 6,0 | | + | + | |
450 | 7,5 | | + | + | |
