Перейти Нагрузка: 18 кг на фасад (ширина — не более 600 мм, высота — до 2000 мм, минимальная толщина дна и крышки корпуса — от 18 мм)

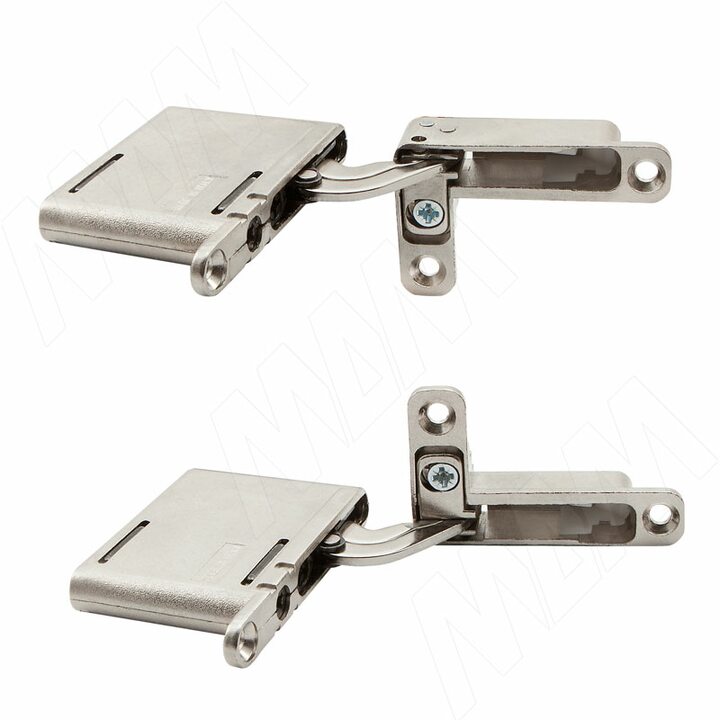

Комплектация: петли верхняя — 1 шт., петля нижняя — 1 шт.
Материал: металл
Преимущества:
Установочные размеры
Наложение двери сверху/снизу
X = W + Y
Y = X − W
W = X − Y
Минимальная фуга
в зависимости от толщины фасада F, мм
Толщина фасада TS, мм | Расстояние до чашки D, мм | ||||
3 | 4 | 5 | 6 | ||
32 | 4.7 | 4.2 | 3.9 | 3.7 | |
30 | 3.1 | 2.9 | 2.8 | 2.7 | |
28 | 2.1 | 2.0 | 2.0 | 1.9 | |
26 | 1.4 | 1.4 | 1.3 | 1.3 | |
24 | 0.9 | 0.9 | 0.8 | 0.8 | |
22 | 0.5 | 0.5 | 0.5 | 0.5 | |
20 | 0.2 | 0.2 | 0.2 | 0.2 | |
18 | 0.0 | 0.0 | 0.0 | 0.0 |
Расстояние от боковины до петли Z, мм
Наложение двери А, мм | Расстояние до чашки D, мм | ||||
3 | 4 | 5 | 6 | ||
23 | 0 | ||||
22 | 0 | 1 | |||
21 | 0 | 1 | 2 | ||
20 | 0 | 1 | 2 | 3 | |
19 | 1 | 2 | 3 | 4 | |
18 | 2 | 3 | 4 | 5 | |
17 | 3 | 4 | 5 | 6 | |
16 | 4 | 5 | 6 | ||
15 | 5 | 6 | |||
14 | 6 |
