Перейти Нагрузка: 18 кг на фасад (ширина — не более 600 мм, высота — до 2000 мм, минимальная толщина дна и крышки корпуса — от 18 мм)

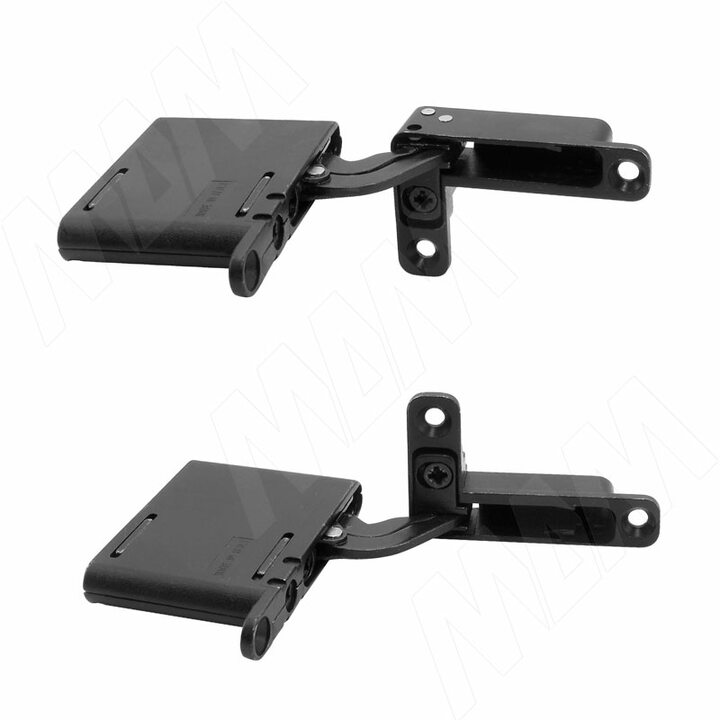

Комплектация: петли верхняя — 1 шт., петля нижняя — 1 шт.
Материал: металл
Преимущества:
Установочные размеры
Наложение двери сверху/снизу
X = W + Y
Y = X − W
W = X − Y
Минимальная фуга
в зависимости от толщины фасада F, мм
| Толщина фасада TS, мм | Расстояние до чашки D, мм | ||||
| 3 | 4 | 5 | 6 | ||
| 32 | 4.7 | 4.2 | 3.9 | 3.7 | |
| 30 | 3.1 | 2.9 | 2.8 | 2.7 | |
| 28 | 2.1 | 2.0 | 2.0 | 1.9 | |
| 26 | 1.4 | 1.4 | 1.3 | 1.3 | |
| 24 | 0.9 | 0.9 | 0.8 | 0.8 | |
| 22 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 20 | 0.2 | 0.2 | 0.2 | 0.2 | |
| 18 | 0.0 | 0.0 | 0.0 | 0.0 | |
Расстояние от боковины до петли Z, мм
| Наложение двери А, мм | Расстояние до чашки D, мм | ||||
| 3 | 4 | 5 | 6 | ||
| 23 | 0 | ||||
| 22 | 0 | 1 | |||
| 21 | 0 | 1 | 2 | ||
| 20 | 0 | 1 | 2 | 3 | |
| 19 | 1 | 2 | 3 | 4 | |
| 18 | 2 | 3 | 4 | 5 | |
| 17 | 3 | 4 | 5 | 6 | |
| 16 | 4 | 5 | 6 | ||
| 15 | 5 | 6 | |||
| 14 | 6 | ||||
Ввиду усовершенствования технологий мебельного производства фабрика-производитель мебели оставляет за собой право вносить изменения в модификацию и конструкции изделий, не отраженные в схемах сборки, их размеров, цветовой гаммы, которые не несут снижения потребительских свойств.
