Код товара: SW1-DS/MS-1BL-12
Выключатель инфракрасный (IR) универсальный (на преграду/на взмах руки), черный, 12/24V, 24/48W

Выключатель инфракрасный (IR) универсальный (на преграду/на взмах руки), черный, 12/24V, 24/48W

В избранное

Товар добавлен в избранное

Перейти
Сравнить

Товар добавлен в сравнение

Перейти
preloader
Нет в наличии 2104

2 104 ₽

Нет в наличии

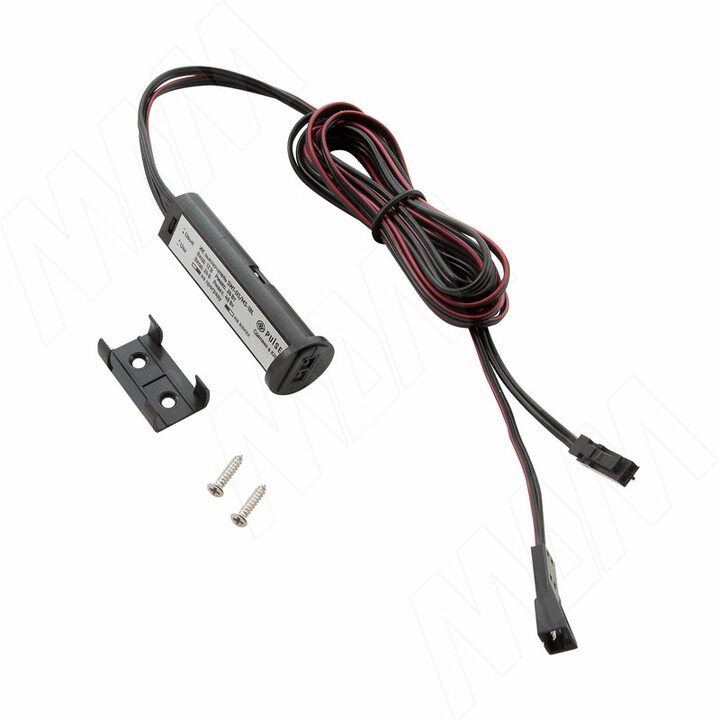

Комплектация: ИК-выключатель, кронштейн, саморез — 2 шт.
Длина проводов (вход и выход): 1000 мм
Материал: пластик

Напряжение в сети
постоянного тока, В
Мощность
нагрузки, max Вт
Расстояние
срабатывания
ИК-сенсора
Принцип
действия
12 24 max 5 см взмах и преграда
24 48

Применение: предназначен для работы с осветительными приборами в цепях напряжением 12 и 24 В.
Инфракрасный выключатель в режиме «на преграду» — используется для реализации подсветки внутри шкафов, гардеробных, корпусов верхнего яруса и выдвижных ящиков.
В режиме «на взмах руки» — используется для реализации подсветки рабочей зоны на кухне

Способ установки и подключения:

  • 1-й способ: Врезной монтаж
    Изделие устанавливается в монтажное отверстие ∅14 мм. Провод прокладывается внутри канала.
  • 2-й способ: Накладной монтаж
    Изделие устанавливается на поверхность с помощью двустороннего скотча (скотч приобретается отдельно).

Дополнительная информация: выключатель имеет 2 режима работы, которые можно менять нажатием кнопки «Переключатель режимов» в течение 3-5 сек.

  • 1-режим «на преграду»
    Когда объект (например, фасад шкафа) находится в зоне обнаружения, лампа выключена; когда объект находится вне зоны обнаружения, лампа включена.
  • 2-й режим «на взмах руки»:
    Когда объект (например, рука) появляется в зоне обнаружения первый раз, лампа включается; в следующий раз при появлении объекта в зоне обнаружения лампа выключается; диапазон срабатывания датчика — до 100 мм.

Минимальное расстояние срабатывания ИК-сенсора зависит от многих характеристик поверхности фасада: материал, фактура, цвет и т.п.

Класс защиты от поражения электрическим током — III.
Степень защиты от воздействия окружающей среды — IP20.

Внимание! Установку, подключение и обслуживание выключателя производить только при отключенной электрической сети.

Рекомендуется использовать с блоками питания с терминалом розеток

Выключатель инфракрасный (IR) универсальный (на преграду/на взмах руки), 12/24V, 24/48W (артикул SW1-DS/MS-1) Выключатель инфракрасный (IR) универсальный (на преграду/на взмах руки), 12/24V, 24/48W (артикул SW1-DS/MS-1), чертёж 3 Выключатель инфракрасный (IR) универсальный (на преграду/на взмах руки), 12/24V, 24/48W (артикул SW1-DS/MS-1), схема монтажа Коннектор «папа» для подключения выключателя к блоку питания Коннектор папа для подключения выключателя к блоку питания Коннектор «мама» для подключения светильников к выключателю Коннектор мама для подключения светильников к выключателю

Вариант подключения нескольких групп светильников (DC12V или DC24V) к разным (или одинаковым) выключателям (DC12 или DC24) и к одному блоку питания (DC12V или DC24V)

Вариант подключения нескольких групп светильников (DC12V или DC24V) к разным (или одинаковым) выключателям (DC12 или DC24) и к одному блоку питания (DC12V или DC24V)

Вариант подключения одной группы светильников (DC12V или DC24V) к одному выключателю (DC12V или DC24V) и одному блоку питания (DC12V или DC24V)

Вариант подключения одной группы светильников (DC12V или DC24V) к одному выключателю (DC12V или DC24V) и одному блоку питания (DC12V или DC24V)
компл
1
для рабочей зоны, для шкафов и корпусов
ПроизводительPULSE (Китай)
12В, 24В
на взмах руки, на преграду
Тип установкиврезной монтаж, накладной монтаж
Цвет датчикачёрный
Ввиду усовершенствования технологий мебельного производства фабрика-производитель мебели оставляет за собой право вносить изменения в модификацию и конструкции изделий, не отраженные в схемах сборки, их размеров, цветовой гаммы, которые не несут снижения потребительских свойств.
