Код товара: F029140325-12

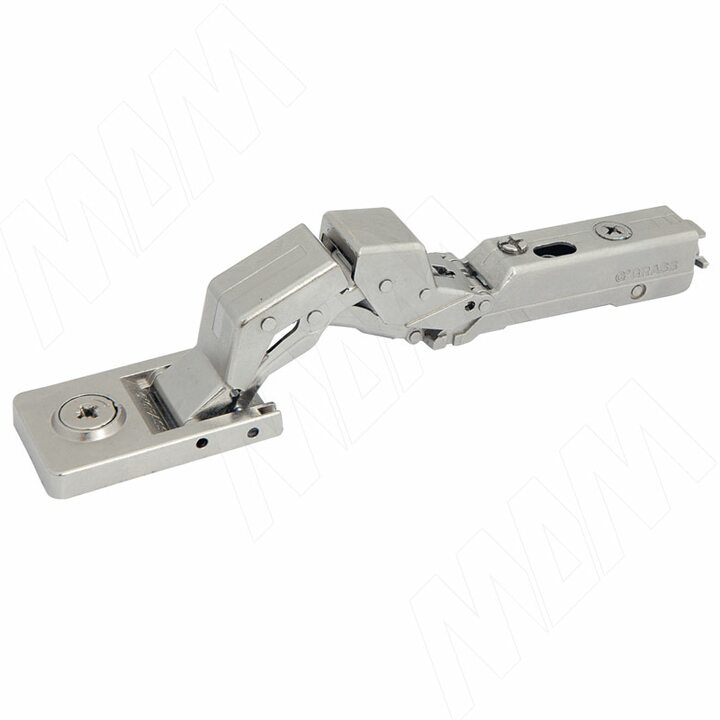

TIOMOS MIRRO петля для стекла под клей со встроенным амортизатором (90/125) накладная

TIOMOS MIRRO петля для стекла под клей со встроенным амортизатором (90/125) накладная

В избранное

Товар добавлен в избранное

Перейти
Сравнить

Товар добавлен в сравнение

Перейти
 Фасадыникель

Все характеристики
preloader
Нет в наличии 1458

1 458 ₽

Нет в наличии

Материал: металл

Преимущества:

  • для фасадов толщиной 3-8 мм;
  • угол открывания — 125°;
  • встроенный в плечо петли амортизатор;
  • регулировка усилия амортизатора;
  • с комфортной регулировкой по глубине по принципу спирали;
  • наложение — до 19 мм;
  • быстрая сборка, нет необходимости сверлить стекло;
  • адаптер под стекло/зеркало приобретается отдельно;
  • клей приобретается отдельно.

Крепеж: петли — клей; площадки — саморезы или евровинты.
Для приклеивания петли к фасаду рекомендуется использовать клей.
Можно использовать с площадками для изменения угла установки.
Можно использовать разметочный шаблон.

Выбор типа установочной площадки

Установочная
площадка
Высота
планки H, мм
Артикул
под саморез с евровинтами
-2 F058139735
0 F058139721 F058139736
2 F058139722 F058139737
3 F058139723 F058139738

— рекомендуется для двери и боковины

толщиной 16 мм.

Декоративные накладки на петли

Внешний вид Наименование Логотип/
маркировка
Артикул
декоративная накладка
на плечо петли
по запросу F072135500

Установочные размеры

Накладная Установочные размеры для накладной петли (90/125) TIOMOS MIRRO, GRASS для стекла под клей Полунакладная Установочные размеры для полунакладной петли (90/125) TIOMOS MIRRO, GRASS для стекла под клей Вкладная Установочные размеры для вкладной петли (90/125) TIOMOS MIRRO, GRASS для стекла под клей

Минимальный зазор/минимальная фуга (адаптер для стекла и зеркала)

Размер для наклеивания (Z), мм 1.5 2.5 10.5 12.5 14.5 16.5 18.5 19.5 21.5 23.5
Вхождение двери (TES), мм 0 0 0 0 0 0 0 0.5 1.5 3
Наложение двери (A), мм −3 −2 6 8 10 12 14 15 17 19
Мин. фуга (F)/зазор (S), мм F S F S F S F S F S F S F S F S F S F S
Толщина двери (TS) 3-8, мм 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2

Минимальный зазор/минимальная фуга (адаптер для зеркала)

Размер для наклеивания (Z), мм 4 5 13 15 17 19 21 22 24 26
Вхождение двери (TES), мм 0 0 0 0 0 0 0 0.5 1.5 3
Наложение двери (A), мм −3 −2 6 8 10 12 14 15 17 19
Мин. фуга (F)/зазор (S), мм F S F S F S F S F S F S F S F S F S F S
Толщина двери (TS) 3-8, мм 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2

Присадка петли

Присадка установочной площадки

Расстояние X для крестовых установочных площадок
Монтажное
расстояние, мм
Монтаж установочной
площадки (X), мм
28.0 37
37.0 46

Наклейка адаптера для стекла и зеркала

Наклейка адаптера для стекла и зеркала для петли TIOMOS MIRRO, GRASS
Высота установочной
площадки H=0 мм
Z A+4,5
A макс. 19
Размер для наклеивания
(Z), мм

Наклейка адаптера для зеркала

Наклейка адаптера для зеркала для петли TIOMOS MIRRO, GRASS
Высота установочной
площадки H=0 мм
Z A+7
A макс. 19
Размер для наклеивания
(Z), мм

Количество петель

Количество петель TIOMOS MIRRO, GRASS для стекла под клей

Примечание: вкладную установку фасада можно обеспечить путем изменения крепежного расстояния ответной планки (X) и уменьшения расстояния для наклеивания (Z).

Петли MIRRO нельзя использовать с ответными планками, оснащенными эксцентриковым механизмом.

Претензии к ответственности: просим вас отнестись с пониманием к тому, что МДМ не может брать на себя ответственность за используемый способ склеивания или за связанные с этим претензии.

Внимание! Для зеркальных или стеклянных дверей потребуются фуги размером мин. 1,5 мм (иначе есть риск повреждения стекла). Направленная внутрь кромка двери не должна соприкасаться с корпусом при открывании.

петли
шт
стекло
накладное
ПроизводительGrass (Австрия)
TIOMOS
плавное закрывание
быстрый монтаж
четырехшарнирная
3-8
90
125
нет
Характеристики товара
Фасадыникель
Ввиду усовершенствования технологий мебельного производства фабрика-производитель мебели оставляет за собой право вносить изменения в модификацию и конструкции изделий, не отраженные в схемах сборки, их размеров, цветовой гаммы, которые не несут снижения потребительских свойств.
