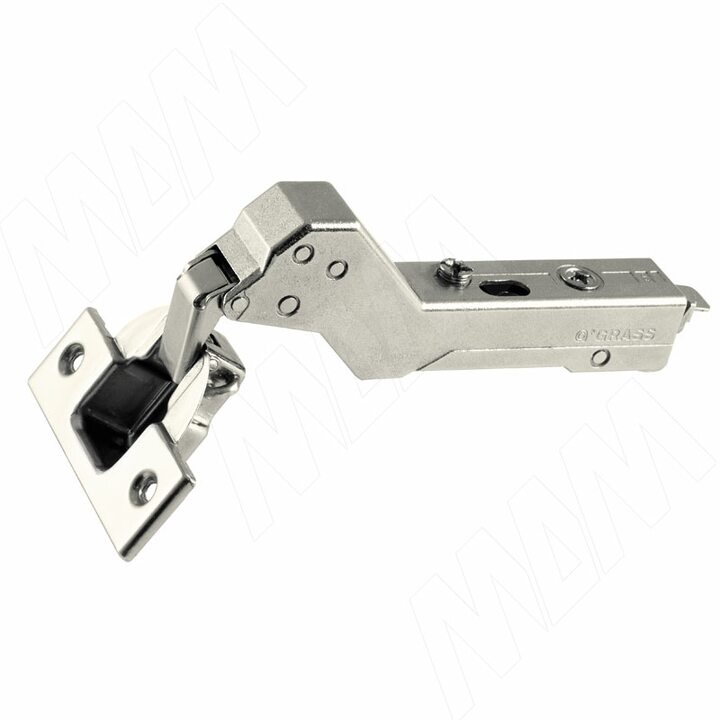

TIOMOS петля со встроенным амортизатором накладная (+45/110E) угловая, (45/9,5)

TIOMOS петля со встроенным амортизатором накладная (+45/110E) угловая, (45/9,5)

0 отзывов

Фасадыникель

Все характеристики

Производитель: Grass (Австрия)

Хочу скидку!

Нет в наличии 1288

1 288 ₽

Нет в наличии

Материал: металл

Преимущества:

для угловых шкафов с установочными углами +45°;
угол открывания — 110°;
встроенный в плечо петли амортизатор;
регулировка усилия амортизатора;
трехмерная регулировка фасада;
с комфортной регулировкой по глубине по принципу спирали.

Крепеж: петли — саморезы с потайной головкой под крест; площадки — саморезы или евровинты.
Можно использовать с площадками для изменения угла установки.
Можно использовать разметочный шаблон.

Выбор типа установочной площадки

Установочная площадка	Высота планки H, мм	Артикул
Установочная площадка	Высота планки H, мм	под саморез	с евровинтами
	0	F058139746	F058139761
	2	F058139747	F058139762
	3	F058139748	F058139763
	9		F058139881

Декоративные накладки на петли

Внешний вид	Наименование	Логотип/ маркировка	Артикул
	декоративная накладка на плечо петли	по запросу	F072135500
	декоративная накладка на чашку петли		F072135503

Установочные размеры

Накладной фасад +45°

Высота установочной площадки H=0 мм

Расстояние X для крестовой установочной площадки

Наложение двери S, мм	Расстояние до чашки D, мм
Наложение двери S, мм	3	4	5	6	7
22		40,5
21	40,5		39
20			38,5	38	37,5
19	39,5			37,5	36,5
18		38			36
17			36,5
16				35
15	36,5				33,5

Расстояние X, мм

Вкладной фасад +45°

Установочные размеры для угловой (+45/110) вкладной петли TIOMOS, GRASS

Высота установочной площадки H=9 мм

Наложение двери S, мм	Расстояние до чашки D, мм
Наложение двери S, мм	3	4	5	6	7
22		53
21	53		51,5
20			51,5	50,5	50
19	52			50	49
18		50,5			48,5
17			49
16				47,5
15	49				46

Расстояние X, мм

Определение минимального зазора и фуги

Для дверей толщиной от 24 мм рекомендуется произвести пробную навеску.

Минимальный зазор — это зазор, образующийся
между торцом корпуса и закрытой дверью,
позволяющий свободно открыть дверь.

Толщина двери T, мм	Расстояние до чашки D, мм
Толщина двери T, мм	3	4	5	6	7
24.0	1.0	1.0	1.0	1.2	2.1
22.0	1.0	1.0	1.0	1.0	1.5
21.0	1.0	1.0	1.0	1.0	1.2
20.0	1.0	1.0	1.0	1.0	1.0
19.0	1.0	1.0	1.0	1.0	1.0
18.0	1.0	1.0	1.0	1.0	1.0
17.0	1.0	1.0	1.0	1.0	1.0
16.0	1.0	1.0	1.0	1.0	1.0

Минимальный зазор, мм

Минимальная фуга рассчитана для дверей
с радиусной кромкой (R = 1 мм)
при заводской регулировке.

Толщина двери T, мм	Расстояние до чашки D, мм
Толщина двери T, мм	3	4	5	6	7
24.0	2.4	2.1	2.1	2.1	2.0
22.0	1.6	1.6	1.6	1.5	1.5
21.0	1.4	1.3	1.3	1.3	1.3
20.0	1.1	1.1	1.1	1.1	1.1
19.0	0.9	0.9	0.9	0.9	0.9
18.0	0.7	0.7	0.7	0.7	0.7
17.0	0.6	0.6	0.6	0.6	0.6
16.0	0.6	0.6	0.6	0.6	0.6

Минимальная фуга F, мм

Присадка под чашку петли

Присадка под чашку для петель TIOMOS от GRASS (45/9,5 мм)

Присадка под чашку для петель TIOMOS от GRASS, чертёж 2

Присадка под чашку для петель TIOMOS от GRASS, чертёж 3

петли

шт

дерево

накладное

ПроизводительGrass (Австрия)

TIOMOS

плавное закрывание

быстрый монтаж

четырехшарнирная

16-26

110

есть

Характеристики товара

Фасадыникель
