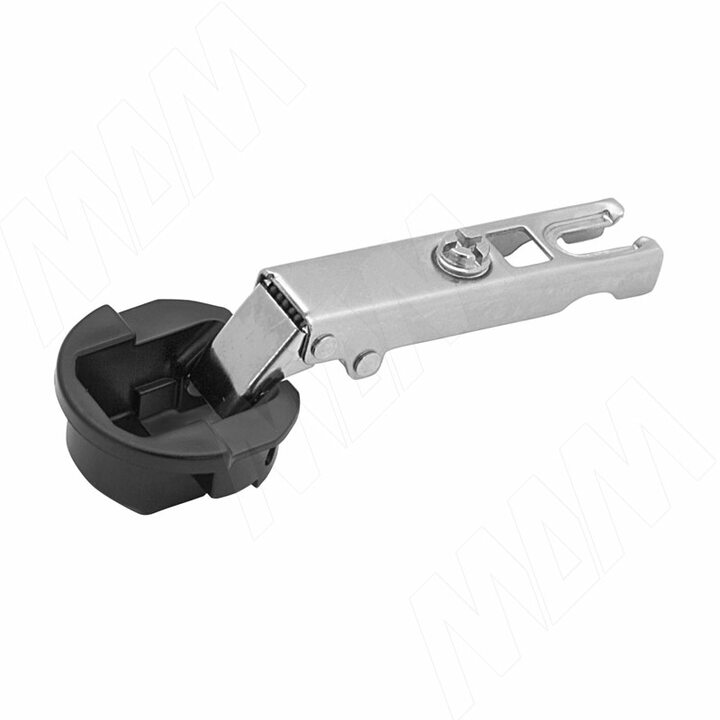

Mini QS петля для стекла накладная (90/105) стандартная

Тип петли: с пружиной
Материал: металл, пластик

Преимущества:

• диаметр чашки — 26 мм;
• открывание — 105°;
• расстояние от торца фасада до отверстия под чашку (D) — от 3 до 7 мм;
• толщина стекла (Т) — от 4 до 5 мм.

Для крепежа используются саморезы ∅4×16.
Можно использовать с амортизатором FLEXDAMP, врезным/накладным.

Выбор установочной площадки

Установочная площадка	Высота площадки H, мм	Артикул
		с евровинтами	под саморез
	2	520316M502C	520301M5021

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуемые установочные площадки

для боковины толщиной 16 мм.

Установочные размеры

S — наложение фасада на боковину, мм;
H — высота установочной площадки, мм;
T — толщина двери, мм;
D — расстояние до чашки петли, мм.

Расчет высоты установочной площадки

— рекомендуемые установочные площадки

для боковины толщиной 16 мм.
