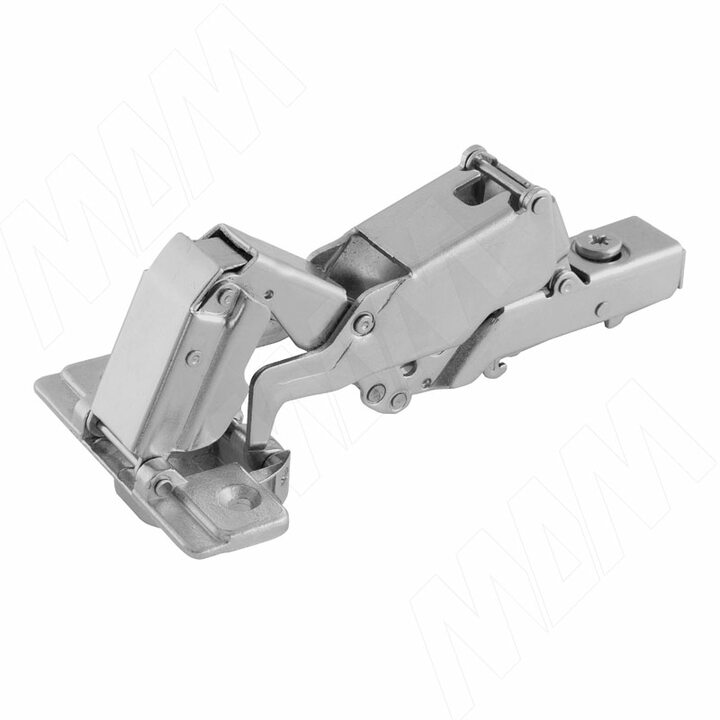

ПерейтиМатериал: металл
Преимущества:
Для крепежа используются саморезы ∅4×16.
Выбор установочной площадки
| Крепление | Установочная площадка | Тип площадки | Цвет | Высота площадки H, мм | Артикул |
|---|---|---|---|---|---|
| под саморез 3,5×15 3,5×16 4×16 |  | стандартная | никель | 0 | 525A01M500C |
| 2 | 525A01M502C | ||||
| 4 | 525A01M504C | ||||
 | бронза | 0 | 525A01M500CBR | ||
| 2 | 525A01M520CBR | ||||
 | чёрный никель | 0 | 525A01M500CBN | ||
| 2 | 525A01M520CBN | ||||
 | усиленная | никель | 0 | 545A01M500C | |
| 2 | 545A01M502C | ||||
| 4 | 545A01M504C | ||||
| с евровинтами 6,3×10 |  | стандартная | никель | 0 | 525A16M500C |
| 2 | 525A16M502C | ||||
| 4 | 525A16M504C |
— рекомендуемые установочные площадки
для двери и боковины толщиной 16 мм.
Нулевое вхождение позволяет применять петлю
в колоннах с выдвижными ящиками.
Установочные размеры
С учетом высоты площадки H=4 мм
Расчет высоты установочной площадки
| Наложение двери S, мм | Расстояние до чашки D, мм | ||||
| 3 | 4 | 5 | 6 | 7 | |
| 21 | 0 | ||||
| 20 | 0 | ||||
| 19 | 0 | 2 | |||
| 18 | 0 | 2 | |||
| 17 | 0 | 2 | 4 | ||
| 16 | 2 | 4 | |||
| 15 | 2 | 4 | |||
| 14 | 4 | ||||
| 13 | 4 | ||||
— рекомендуемые установочные площадки
для двери и боковины толщиной 16 мм.
Минимальная фуга в зависимости от толщины фасада
| Толщина двери T, мм | Расстояние до чашки D, мм | ||||
| 3 | 4 | 5 | 6 | 7 | |
| 26 | 2.7 | 2.5 | 2.3 | 2.2 | 2.0 |
| 25 | 2.1 | 2.0 | 1.8 | 1.6 | 1.5 |
| 24 | 1.6 | 1.4 | 1.2 | 1.1 | 0.9 |
| 23 | 1.0 | 0.9 | 0.7 | 0.5 | 0.4 |
| 22 | 0.5 | 0.3 | 0.1 | 0.0 | 0.0 |
| 21 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 20 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 19 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 18 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 17 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 16 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 15 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 14 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
Присадка под чашку петли
