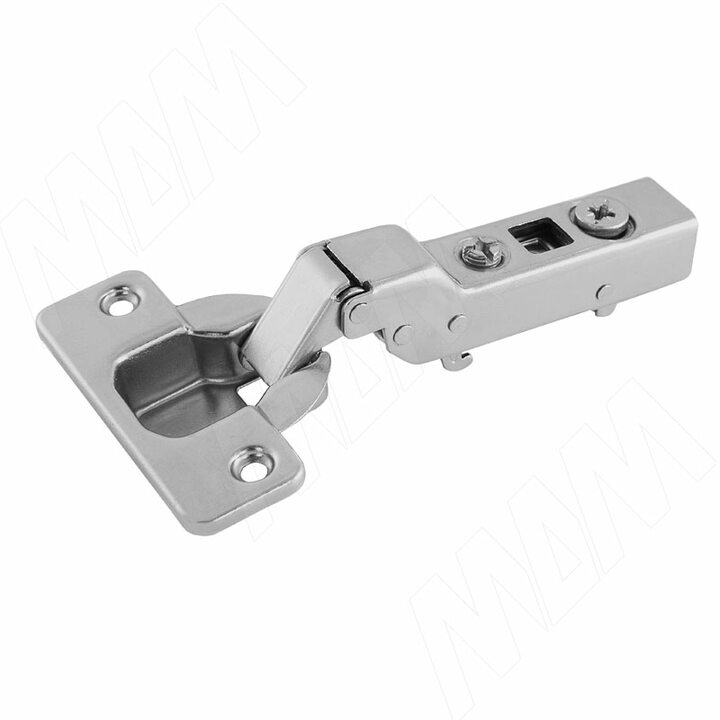

HARMONY петля  без амортизатора полунакладная (90/105), стандартная

Материал: металл

Преимущества:

• быстрый монтаж;
• глубина металлической чашки — 11,5 мм;
• диаметр чашки — 35 мм;
• открывание — 105°;
• толщина двери (T) — от 14 до 22 мм;
• регулировка — −6/+2 мм;
• сертификат на 80 000 циклов.

Для крепежа используются саморезы ∅4×16.

Выбор типа установочной площадки

Крепление	Установочная площадка	Тип площадки	Цвет	Высота площадки H, мм	Артикул
под саморез 3,5×15 3,5×16 4×16		стандартная	никель	0	525A01M500C
				2	525A01M502C
				4	525A01M504C
			бронза	0	525A01M500CBR
				2	525A01M520CBR
			чёрный никель	0	525A01M500CBN
				2	525A01M520CBN
		усиленная	никель	0	545A01M500C
				2	545A01M502C
				4	545A01M504C
с евровинтами 6,3×10		стандартная	никель	0	525A16M500C
				2	525A16M502C
				4	525A16M504C

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Декоративные накладки на петли

Внешний вид	Тип накладки	Артикул
	с логотипом	510Y500C
		510C000500C

Установочные размеры

Расчет высоты установочной площадки

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

H — высота площадки
Х — расстояние до центра отверстий под площадку = 37 мм

Минимальная фуга
в зависимости от толщины фасада

Данная таблица создана для определения минимального расстояния F (фуги),
чтобы дверь толщиной Т могла открываться без выступа за пределы шкафа
и при этом не мешала соседним дверям.

Минимальная фуга для дверей с радиусными кромками (R = 1 мм)
при заводской регулировке.

Для дверей толщиной от 22 мм рекомендуется произвести пробную установку.

Присадка под чашку петли
