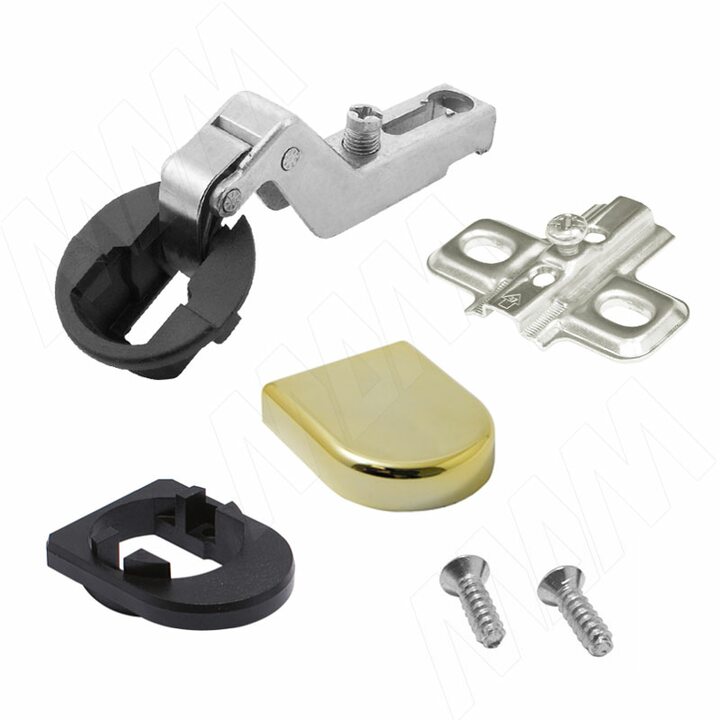

Диаметр чашки: 26 мм
D max: 7 мм
Толщина стекла: 3,5-6 мм
Диаметр сверления: 26 мм
Установочные размеры
+30(120)
H — высота установочной площадки;
T — толщина двери;
D — расстояние до чашки петли;
S — наложение фасада на боковину;
Х — расстояние до центра отверстий под площадку.
Расчет высоты установочной площадки
| H, мм | D, мм | ||||
| 3.0 | 4.0 | 5.0 | 6.0 | ||
| 0.0 | 37 | 37 | 37 | 37 | X |
| 1.0 | 1.9 | 2.7 | 3.6 | S | |
| 1.5 | 37 | 37 | 37 | 37 | X |
| −0.5 | 0.4 | 1.2 | 2.1 | S | |
| 3.0 | 37 | 37 | 37 | 37 | X |
| −2.0 | −1.1 | −0.3 | 0.6 | S | |
| 4.5 | 37 | 37 | 37 | 37 | X |
| −3.5 | −2.6 | −1.6 | −0.9 | S | |
| 6.0 | 37 | 37 | 37 | 37 | X |
| −5.0 | −4.1 | −3.3 | −2.4 | S | |
