Kinvaro T-SLIM Soft-close, комплект поворотно-подъемных механизмов без заглушек для деревянных фасадов, коэффициент мощности 250-550

Kinvaro T-SLIM Soft-close, комплект поворотно-подъемных механизмов без заглушек для деревянных фасадов, коэффициент мощности 250-550

В избранное

Товар добавлен в избранное

Перейти
Сравнить

Товар добавлен в сравнение

Перейти
preloader
Нет в наличии 9708

9 708 ₽

Нет в наличии

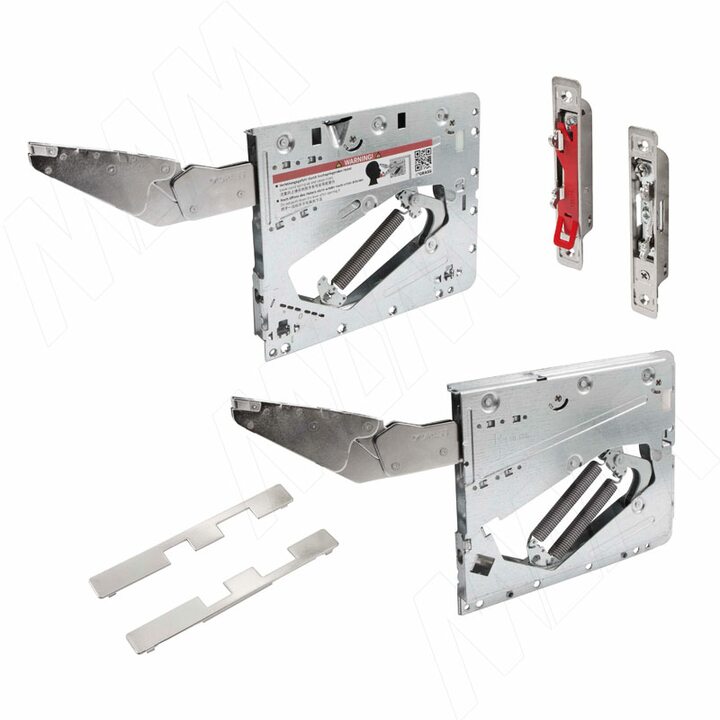

Комплектация: механизм левый и правый, крепление для фасада левое и правое, декоративные заглушки на крепление для фасадов
Материал: металл, пластик

Особенности серии T-SLIM:

  • установка в толщину боковины, не занимает пространства внутри корпуса;
  • глубина фрезерования: боковая стенка корпуса — 12,2 мм, фасад — 13,7 мм;
  • простая бесступенчатая регулировка силового механизма;
  • встроенный демпфер обеспечивает бесшумность и плавность закрывания;
  • отсутствие петель в верхней панели;
  • регулировка максимального угла открывания: 75° или 107°;
  • высота фасада: 200-600 мм;
  • минимальная толщина боковины и фасада: 16 мм;
  • регулировка положения двери в трёх плоскостях: по вертикали — ±2,5 мм, по горизонтали — ±2,0 мм, по глубине — +3,0 мм/−1,0 мм;
  • монтаж на боковину врезной и накладной;
  • сертификат тестирования LGA.

Внимание! Подбор комплекта осуществляется по формуле:
коэффициент мощности (LF) = высота двери (мм) × {вес двери (кг) + 2 × вес ручки (кг)}.

Вес двери, кг

Высота двери (KLH), мм Коэффициент мощности (LF)
250-550 500-1100 1000-2250
200 1,3-2,8 2,5-5,5 5,0-11,3
250 1,0-2,2 2,0-4,4 4,0-9,0
300 0,8-1,8 1,7-3,7 3,3-7,5
350 0,7-1,6 1,4-3,1 2,9-6,4
400 0,6-1,4 1,3-2,8 2,5-5,6
450 0,6-1,2 1,1-2,4 2,2-5,0
500 0,5-1,1 1,0-2,2 2,0-4,5
550 0,5-1,0 0,9-2,0 1,8-4,1

Врезной монтаж

Занимаемое пространство внутри корпуса — 2 мм.

Врезной монтаж подъемного механизма KINVARO T-SLIM от GRASS

Накладной монтаж

Занимаемое пространство внутри корпуса — 12 мм.
Требуется адаптер для накладного монтажа.

Наклданой монтаж подъемного механизма KINVARO T-SLIM от GRASS Компоненты подъемного механизма KINVARO T-SLIM от GRASS

1. Механизмы.
2. Крепления для фасадов.
3. Декоративные заглушки.
4. Саморезы 3,5×13 мм.
5. Адаптеры для накладного монтажа.
6. Саморезы 3,5×25 мм.

Профиль венца (KP), мм

Толщина двери (KLS), мм Верхняя панель корпуса
16 18 19 20 22 24
16 67 74 77 80 87 94
18 60 67 70 73 80 87
19 57 64 67 70 77 84
20 54 60 63 67 73 80
21 50 56 60 63 69 76
22 47 53 57 60 66 73
24 40 46 50 53 60 67
26 33 40 43 46 53 60
32 12 19 22 25 32 38

Фуга (F), мм

Толщина двери (KLS), мм Наложение фасада, верх.
15 17 19 21 22
16 1 1 1 1 1
18 1 1 1 1 1
19 1 1 1 1 1
20 1 1 1 1 1
21 1 1 1 1 1
22 1 1 1 1 1
24 1,5 1 1 1 1
26 3 2,5 1,5 1 1
32 8 7 6 5,5 5

Врезной монтаж

Врезной монтаж подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS1511490), чертеж 1 Фрезировка на боковине Врезной монтаж подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS1511490), чертеж 2 Фрезировка на фасаде Врезной монтаж подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS1511490), чертеж 3

Накладной монтаж

Накладной монтаж подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS1511490), чертеж 1 Установка на боковину Накладной монтаж подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS1511490), чертеж 2 Фрезировка на фасаде Накладной монтаж подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS1511490), чертеж 3

Условные обозначения

F — фуга
FAO — наложение фасада, верхнее
FAS — наложение фасада, боковое
FH — высота фасада
KB — ширина корпуса
KLS — толщина двери
KOB — верхняя панель корпуса
KP — профиль венца
LF — коэффициент мощности

Внимание! Фурнитура под натяжением пружины!

Безопасность при установке подъемного механизма KINVARO T-SLIM от GRASS
200 - 600
компл
186
ПроизводительGrass (Австрия)
KINVARO T-SLIM
механический
поворотный вверх
автоматический, фрикционный
Ввиду усовершенствования технологий мебельного производства фабрика-производитель мебели оставляет за собой право вносить изменения в модификацию и конструкции изделий, не отраженные в схемах сборки, их размеров, цветовой гаммы, которые не несут снижения потребительских свойств.
