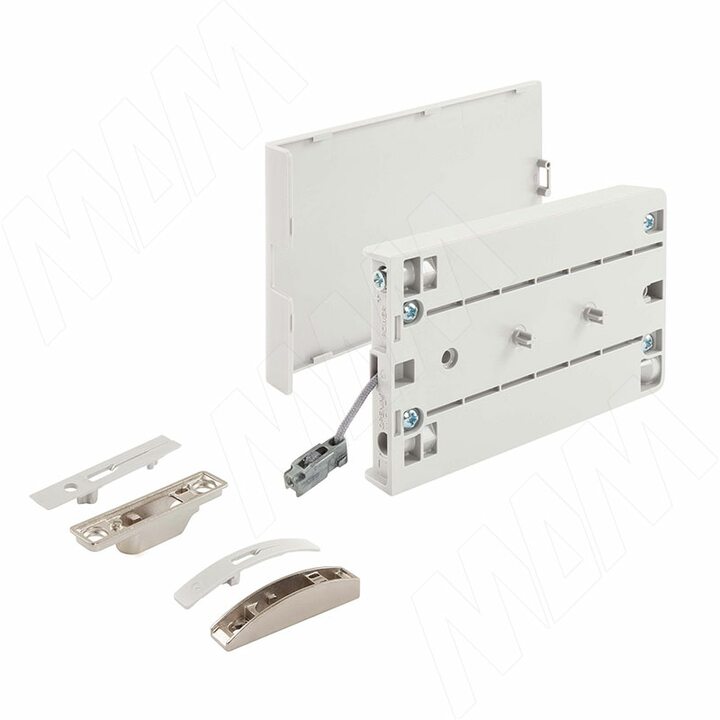

KIARO EASY Механизм для открывания фасада, регулируемый, с тросиком, белый

KIARO EASY Механизм для открывания фасада, регулируемый, с тросиком, белый

0 отзывов

Производитель: Italiana Ferramenta (Италия)

Хочу скидку!

Нет в наличии 5109

5 109 ₽

Нет в наличии

Описание
Отзывы0

Применение: фасады из ДСП
Открывание фасада: вниз
Комплектация: механизм, накладное крепление для фасада, врезное крепление для фасада, крепёж, инструкция
Материал: пластик, металл

Преимущества:

элегантный и современный дизайн;
простая установка;
универсальность: правый/левый механизм;
использование механизма с разными по весу фасадами благодаря регулировке силы открывания;
регулировка угла открывания фасада (−13°-+7°).

Используется с петлями KIMANA, RD14 и стандартными петлями.

ВНИМАНИЕ! Инструкция, вложенная в коробку, на английском языке. Пользуйтесь инструкцией на русском языке на сайте.

Размеры регулируемого механизма KIARO EASY с тросиком для открывания фасада вниз (артикул C0100026)

Схема сверления боковины при использовании накладного крепления к фасаду

Установка механизма KIARO EASY для открывания фасада вниз с накладным креплением к фасаду (артикул C0100026), схема 1

Схема сверления и установки накладного крепления к фасаду

Установка механизма KIARO EASY для открывания фасада вниз с накладным креплением к фасаду (артикул C0100026), схема 2

Схема сверления боковины при использовании врезного крепления к фасаду

Установка механизма KIARO EASY для открывания фасада вниз с врезным креплением к фасаду (артикул C0100026), схема 1

Схема сверления и установки врезного крепления к фасаду

Установка механизма KIARO EASY для открывания фасада вниз с врезным креплением к фасаду (артикул C0100026), схема 2

Установка 1 механизма

Подбор механизма KIARO EASY в зависимости от веса фасада (артикул C0100026), график 1

Установка 2 механизмов

Подбор механизма KIARO EASY в зависимости от веса фасада (артикул C0100026), график 2

Вес двери, включая вес ручки

Вес двери для подбора механизма KIARO EASY (артикул C0100026)

	H, мм	W, мм	Вес, кг
Дверь из ДСП толщиной 18 мм	200	600	1,6
	200	900	2,1
	200	1200	2,8
	250	600	1,8
	250	900	2,6
	250	1200	3,5
	300	600	2,1
	300	900	3,2
	300	1200	4,9
	350	600	2,5
	350	900	3,7
	350	1200	4,9
	400	900	4,2
	400	1200	5,6
Дверь из МДФ толщиной 18 мм	250	900	4,2
	250	1200	5,0
	350	900	4,4
	350	1200	5,9
	400	900	4,8
	400	1200	6,7
