Применение: для деревянных фасадов и фасадов на основе алюминиевого рамочного профиля
Коэффициент мощности: 1050-1850
Толщина фасада: 16-28 мм
Высота фасада: 300-500 мм
Ширина фасада: 500-1600 мм
3D-регулировка фасада: по высоте, по ширине, по глубине— ±2 мм
Комплектация:

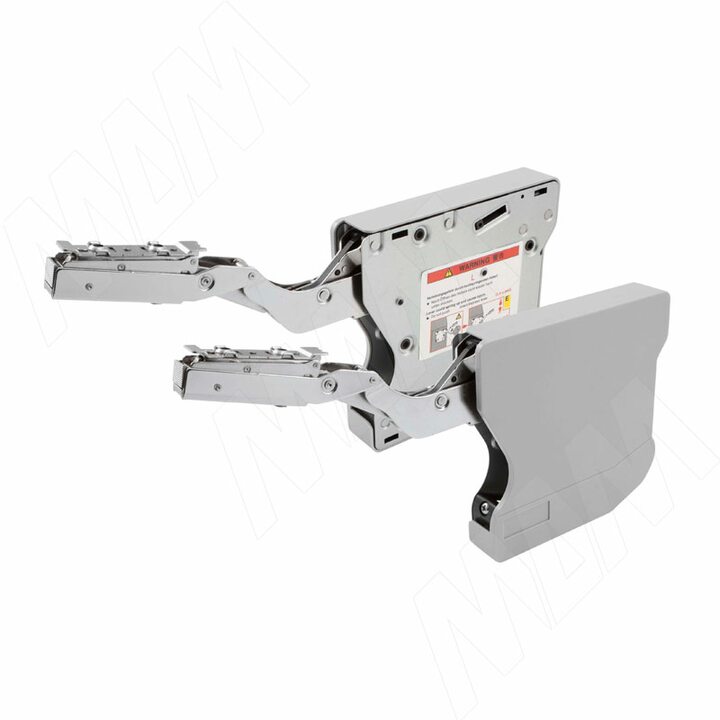

механизм — 2 шт. (левый, правый)
декоративная заглушка серого цвета — 2 шт.
крепление для фасада — 2 шт.
саморез с потайной головкой 4×39 мм — 8 шт.
саморез с потайной головкой 4×16 мм —8 шт.
Материал: металл, пластик
Схема установки
Установочные отверстия
SOB — толщина панели Разметка мест фиксации на саморезы
4 самореза с потайной головкой 4×39 мм Расчёт отверстий для фасада
T — толщина панели Минимальное расстояние между фасадами 2 мм
Варианты установки
Вариант 1
| D, мм | 16 | 18 | 22 | 26 | 28 |
| X, мм | 43 | 39 | 30 | 18 | 12 |
| Y, мм | Y = FH × 0,31 − 15 + D | ||||
Рекомендуемые размеры и вес фасадов в зависимости от силы механизма FLAP
Толщина фасада — 16 мм.
| Высота фасада, мм | Масса, кг | Регулировка | |
|---|---|---|---|
| с запасом | min | ||
| 450 | 3,8 | + | |
| 360 | 3,9 | + | |
| 400 | 4,0 | + | |
| 300 | 5,5 | + | |
Регулировка на подъёмнике обозначается шкалой в 16 делений.
