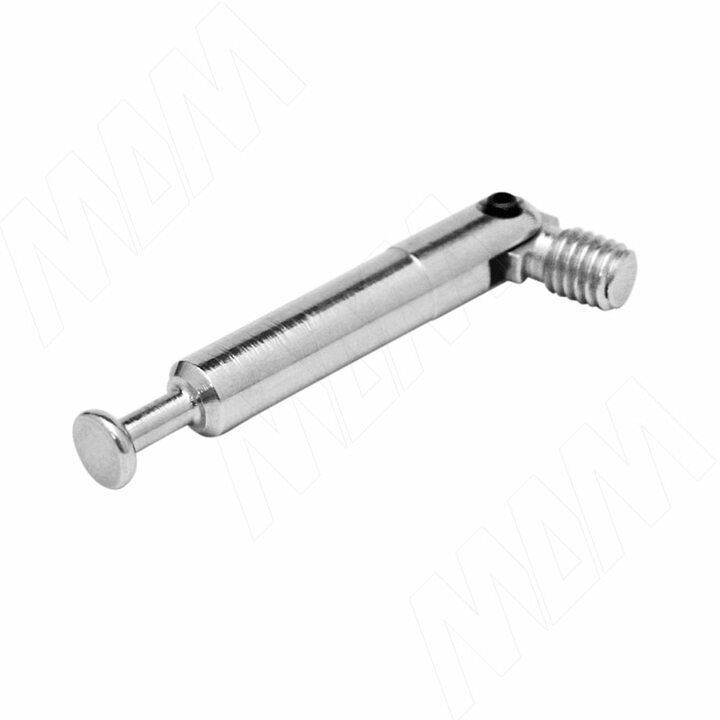

Применение: для углового соединения
Материал: металл
Используется с футорками.
Значения присадок в зависимости от толщины плиты и угла соединения
| Угол α | A | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 мм | 18 мм | 22 мм | 25 мм | |||||||||
| Х | Y | C | Х | Y | C | Х | Y | C | Х | Y | C | |
| 30 | 63,5 | 22,1 | 23,9 | 65,2 | 24,1 | 25,6 | 68,7 | 28,1 | 29,1 | 71,3 | 31,1 | 31,7 |
| 35 | 60,1 | 18,9 | 21,4 | 61,6 | 20,7 | 22,9 | 64,4 | 24,2 | 25,7 | 66,6 | 26,8 | 27,9 |
| 40 | 57,6 | 16,6 | 19,5 | 58,8 | 18,2 | 20,7 | 61,2 | 21,3 | 23,1 | 62,9 | 23,6 | 24,9 |
| 45 | 55,5 | 14,8 | 18 | 56,5 | 16,2 | 19 | 58,5 | 19,1 | 21 | 60 | 21,2 | 22,5 |
| 50 | 53,9 | 13,4 | 16,7 | 54,7 | 14,7 | 17,6 | 56,4 | 17,3 | 19,2 | 57,7 | 19,3 | 20,5 |
| 55 | 52,5 | 12,2 | 15,6 | 53,2 | 13,4 | 16,3 | 54,6 | 15,9 | 17,7 | 55,6 | 17,7 | 18,8 |
| 60 | 51,3 | 11,3 | 14,6 | 51,8 | 12,4 | 15,2 | 53 | 14,7 | 16,4 | 53,9 | 16,5 | 17,2 |
| 65 | 50,2 | 10,5 | 13,7 | 50,7 | 11,6 | 14,2 | 51,6 | 13,8 | 15,1 | 52,3 | 15,4 | 15,8 |
| 70 | 49,2 | 9,8 | 12,9 | 49,6 | 10,9 | 13,3 | 50,3 | 13 | 14 | 50,9 | 14,6 | 14,5 |
| 75 | 48,4 | 9,2 | 12,1 | 48,6 | 10,3 | 12,4 | 49,2 | 12,3 | 12,9 | 49,6 | 13,9 | 13,3 |
| 80 | 47,6 | 8,7 | 11,4 | 47,7 | 9,8 | 11,6 | 48,1 | 11,8 | 11,9 | 48,4 | 13,3 | 12,2 |
| 85 | 46,8 | 8,3 | 10,7 | 46,9 | 9,3 | 10,8 | 47,1 | 11,3 | 11 | 47,2 | 12,9 | 11,1 |
| 90 | 46 | 8 | 10 | 46 | 9 | 10 | 46 | 11 | 10 | 46 | 12,5 | 10 |
