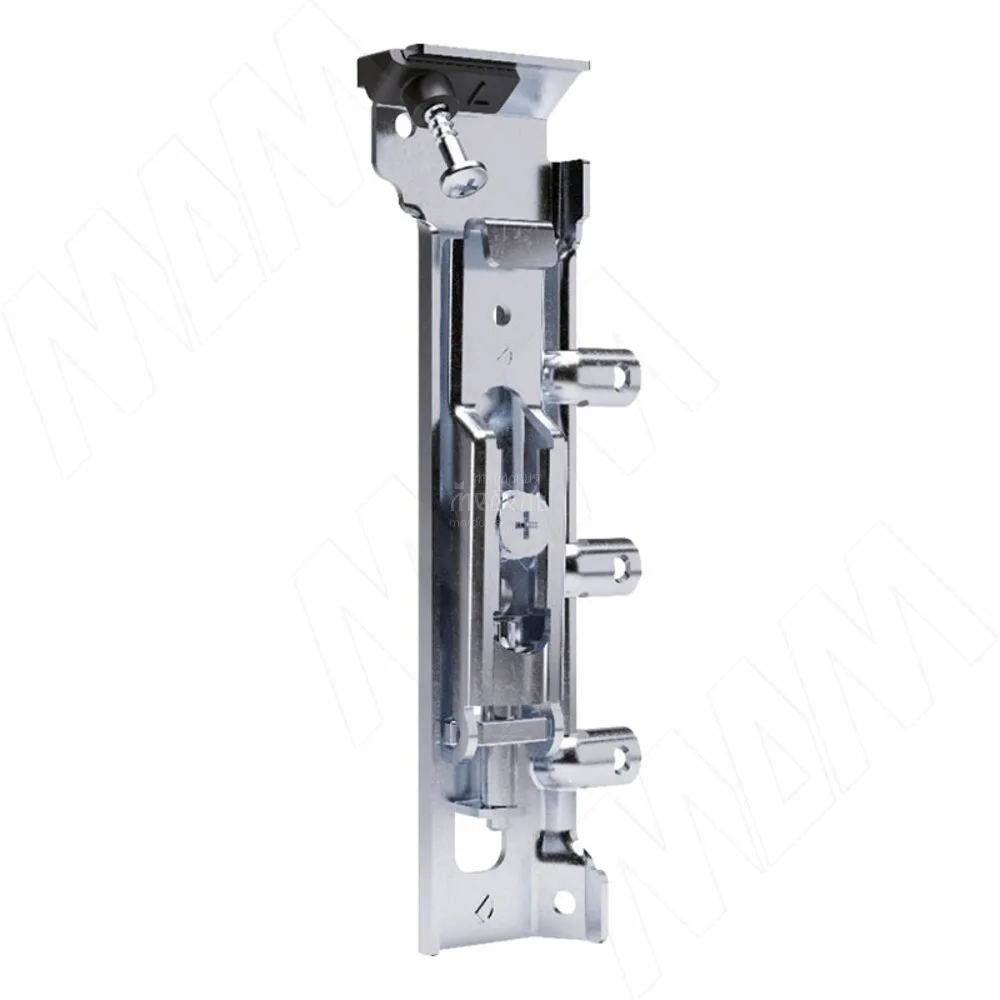

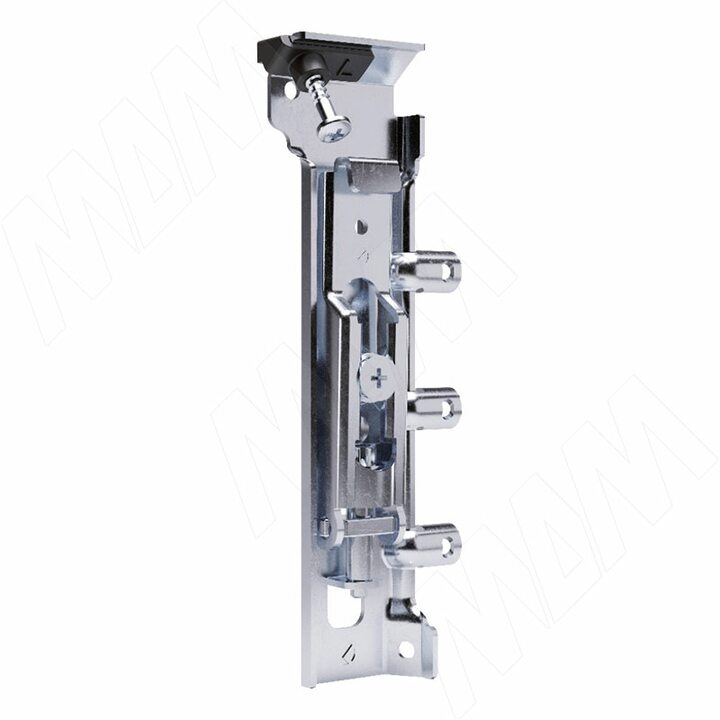

APC3 Скрытый мебельный навес с креплением на штоки D10, левый

APC3 Скрытый мебельный навес с креплением на штоки D10, левый

0 отзывов

Производитель: Italiana Ferramenta (Италия)

Хочу скидку!

Нет в наличии 369

369 ₽

Нет в наличии

Описание
Отзывы0

Регулировка: по высоте — 18 мм, по глубине — 15 мм (при регулировке навеса не использовать шуруповерт!)
Способ фиксации: шток — 3 шт., саморезы
Материал: металл, пластик

Преимущества:

абсолютная незаметность — единственное видимое отверстие внутри корпуса закрывается заглушкой;
нагрузка на пару навесов — до 140 кг;
рекомендуется использовать с планкой 6 52300 10 ZN;
имеется возможность фиксации к крышке предустановленным саморезом;
устойчивость к воздействию агрессивной среды.

Размеры скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), чертеж 1

Размеры скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), чертеж 2

Присадочные размеры для боковины Присадочные размеры для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 1

Присадочные размеры для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 1

Присадочные размеры для задней стенки Присадочные размеры для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 2

Присадочные размеры для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 2

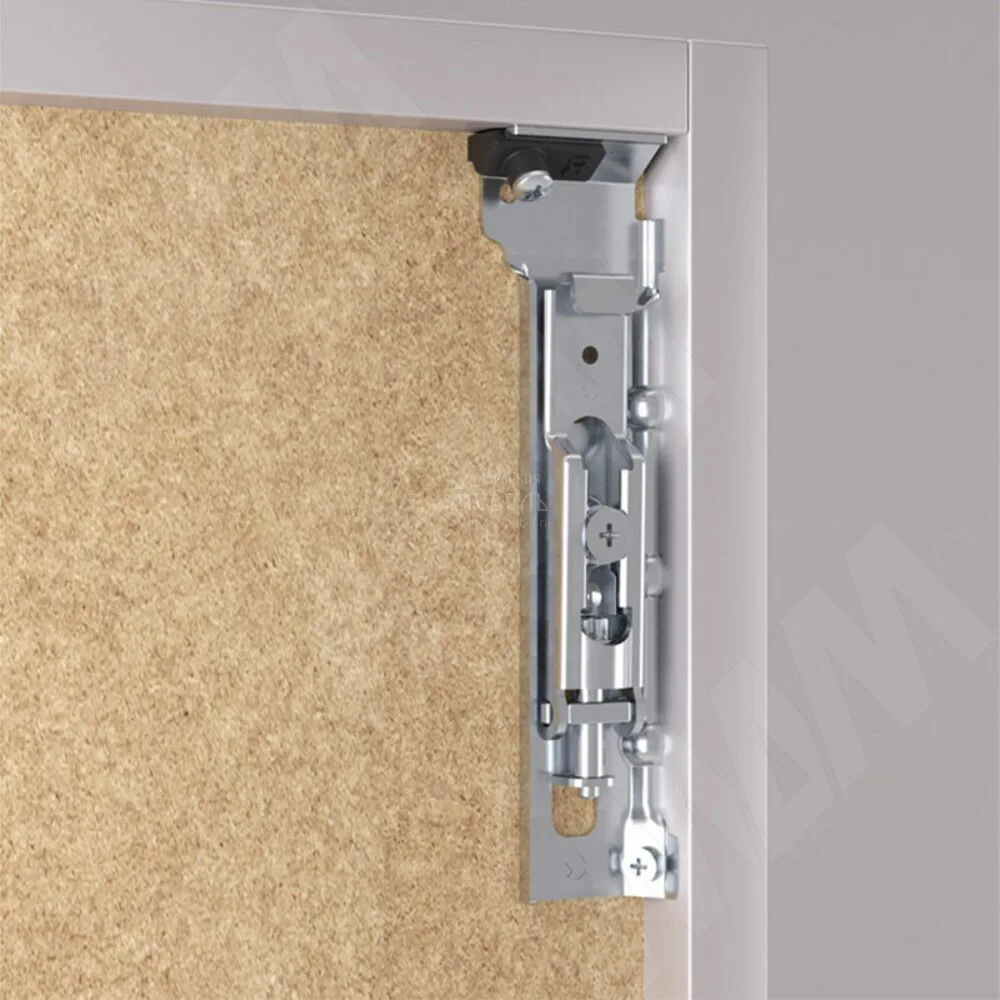

Установка навеса

Установка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 1

Установка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 2

Установка планки для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN)

Установка заглушки для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN)

Регулировка навеса

Регулировка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 1

Регулировка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 2

Регулировка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 3
