Код товара: 51QS512315RCR-12
HARMONY петля с амортизатором вкладная (90/105), для стекла 4-6 мм, стандартная, заглушка хром

HARMONY петля с амортизатором вкладная (90/105), для стекла 4-6 мм, стандартная, заглушка хром

В избранное

Товар добавлен в избранное

Перейти
Сравнить

Товар добавлен в сравнение

Перейти
 Фасадыникель

Все характеристики
preloader
Нет в наличии 323

323 ₽

Нет в наличии

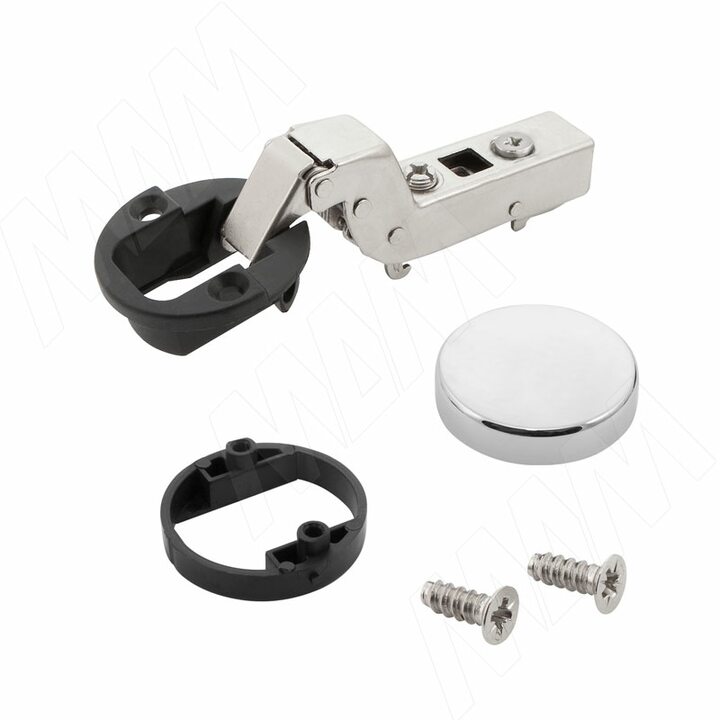

Комплектация: петля, заглушка круглая (хром), крепежные винты для чашки
Материал: металл

Преимущества:

  • быстрый монтаж;
  • расстояние от торца фасада до отверстия под чашку (D) — от 3 до 6 мм;
  • диаметр чашки — 35 мм;
  • открывание — 105°;
  • амортизатор расположен в плече петли;
  • толщина стекла (Т) — от 4 до 6 мм;
  • регулировка — −6/+2 мм;
  • сертификат на 80 000 циклов.

Для крепежа используются саморезы ∅4×16.

Выбор установочной площадки

Крепление Установочная
площадка
Тип площадки Цвет Высота
площадки H, мм
Артикул
под саморез
3,5×15
3,5×16
4×16
стандартная никель 0 525A01M500C
2 525A01M502C
4 525A01M504C
бронза 0 525A01M500CBR
2 525A01M520CBR
чёрный никель 0 525A01M500CBN
2 525A01M520CBN
усиленная никель 0 545A01M500C
2 545A01M502C
4 545A01M504C
с евровинтами
6,3×10
стандартная никель 0 525A16M500C
2 525A16M502C
4 525A16M504C

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуемые установочные площадки

для боковины толщиной 16 мм.

Декоративные накладки на петли

Внешний вид Тип накладки Артикул
с логотипом 510Y500C

Установочные размеры

Установочные размеры для вкладной (90/105) петли HARMONY, PULSE для стеклянных дверей
Наложение
двери S, мм
Расстояние до чашки D, мм
3 4 5 6
5 4
4 4
3 2 4
2 2 4
1 0 2
0 0 2
−1 0
−2 0
Высота установочной площадки H, мм Для площадок под саморез Установочные размеры для площадок HARMONY, PULSE под саморез Для площадок с евровинтами Установочные размеры для площадок HARMONY, PULSE с евровинтами Для усиленных площадок под саморез Установочные размеры для усиленной установочной площадки HARMONY под саморезы, 4 отверстия (артикул 545A01M50)

H — высота площадки
Х — расстояние до центра отверстий под площадку = 37 мм

петли
35
компл
стекло
вкладное
ПроизводительPULSE (Китай)
HARMONY
плавное закрывание
быстрый монтаж
четырехшарнирная
4-6
90
105
есть
Характеристики товара
Фасадыникель
